Umumé,tabung PUdipasang ing kompresor udara kanggo transportasi gas. Fungsional, bisa uga ngeterake banyu lan cairan liyane, nanging resistensi korosi pipa PU ora kuwat banget.
Peralatan sing kasedhiya: peralatan pneumatik, kompresor udara, alat pneumatik, pompa udara, silinder udara, mesin pemotong, peralatan nyemprot, peralatan las, robot industri, mesin kemasan, peralatan kontrol lingkungan, humidifier, peralatan mbusak bledug, sistem ventilasi, sistem semprotan, peralatan pendinginan. Peralatan laboratorium lan medis: instrumen laboratorium, analisa, peralatan gas medis, sampler udara. Kendaraan lan Mesin: Peralatan Pangopènan Otomotif, Sistem Suspensi Pneumatik, Otomasi Mesin Pertanian Peralatan Produksi: Jalur Perakitan, Sistem Konveyor, Peralatan Uji Peralatan Liyane: Mesin Pengisi Minuman, Peralatan Pangolahan Panganan, Inflator Balon, Peralatan Sandblasting.
Selang udara PU digunakake digunakake ing Peralatan Otomasi.
| PU (pipa polyurethane) | PA (tabung nilon) | PE (Polyethylene pipe) | Tabung karet | Braided dikiataken selang | Pipa ultra fleksibel | PU selang datar | |
| Fitur: | Selang udara sing paling umum digunakake, fleksibel banget, permukaan alus, resistensi internal kurang. | Kaku dhuwur, kaku apik, bisa njaga wujud | Bahan alus, semi transparan, regane murah. | Diprodhuksi saka karet alam utawa sintetik lan dikuatake kanthi lapisan sing dikepang | Tabung PU utawa nilon kanthi lapisan penguatan kepang eksternal saka poliester, serat aramid, utawa kawat baja tahan karat, nyedhiyakake resistensi tekanan lan kekuatan mekanik sing luwih apik. | Nggunakake bahan lan proses khusus, keluwesan ngluwihi pipa PU biasa | Badan pipa rata, lan pirang-pirang pipa bisa digabungake kanthi paralel. |
| Kaluwihan | Keluwesan sing apik, resistensi nyandhang, resistensi torsi, entheng, gampang digulung lan dipasang | Resistance tekanan dhuwur, tahan suhu dhuwur (nganti 110 ° C), tahan minyak lan kimia sing apik, lan ora gampang dioksidasi | Rega murah, tahan suhu rendah, lan tahan korosi (asam, alkali). | Elastisitas sing apik, nyerep getaran, lan tahan cuaca sing kuwat. | Resistance tekanan sing dhuwur banget (nganti kaping pirang-pirang luwih dhuwur tinimbang pipa biasa), anti ekspansi, lan kinerja pulsa sing apik | Alus banget, kanthi radius mlengkung sing cilik banget, tahan kanggo keletihan mbengkongake bola-bali, lan ora gampang ngrusak knot. | Ngirit ruang, rapi lan apik, gampang ngatur macem-macem sumber udara, lan nyegah entanglement. |
| Kakurangan | Kinerja resistance suhu dhuwur rata-rata (biasane -10 ° C ~ + 60 ° C), lan resistance lenga lan kimia ora apik kaya pipa nilon. | Fleksibilitas sing kurang, gampang rapuh ing suhu sing sithik, lan mbutuhake papan sing gedhe kanggo instalasi mlengkung. | Rintangan tekanan sing kurang, ora tahan suhu dhuwur, rentan kanggo tuwa, lan resistensi nyandhang sing ringkih. | Banget gedhe banget, kanthi resistensi tembok njero sing dhuwur lan gampang tuwa, pipa plastik wis mboko sithik ngganti sistem pneumatik modern. | Fleksibilitas nyuda, radius mlengkung mundhak, lan rega dadi luwih larang. | Rega biasane luwih dhuwur, lan resistensi tekanan bisa uga luwih murah tinimbang pipa biasa kanthi spesifikasi sing padha. | Arah mlengkung diwatesi (mung bisa mlengkung menyang arah sing rata), lan regane relatif dhuwur |
| Aplikasi khas: | Universalitas sing paling kuat, cocok kanggo nyambungake akeh peralatan pneumatik, utamane ing kahanan sing mbutuhake gerakan lan mlengkung, kayata lengen robot lan piranti seluler. | Instalasi tetep, ing ngendi lenga lan tahan suhu dibutuhake, kayata pipa cedhak alat mesin, manufaktur otomotif, lan peralatan suhu dhuwur. | Cocog kanggo tekanan rendah, sambungan jalur gas sementara, utawa kanggo wilayah sing ora kritis kayata banyu lan irigasi pertanian. Kurang umum digunakake ing sirkuit pneumatik kanggo sirkuit utama. | Utamane digunakake kanggo peralatan abot, mesin konstruksi, lan acara sing mbutuhake keluwesan lan tahan geter. | Digunakake ing sistem pneumatik tekanan dhuwur, stopkontak kompresor udara, saluran pipa pasokan gas utama jarak adoh, lan kahanan nalika pulsa tekanan asring diasilake. | Rantai seret (rantai tank) ing jero awak robot, sing ngalami gerakan bolak-balik frekuensi dhuwur, lan peralatan sing mbutuhake keluwesan sing dhuwur banget. | Ringkesan jalur gas kanggo piranti kanthi macem-macem komponen eksekusi, kayata pipa terpusat saka stasiun kerja, pulo katup nganti aktuator. |

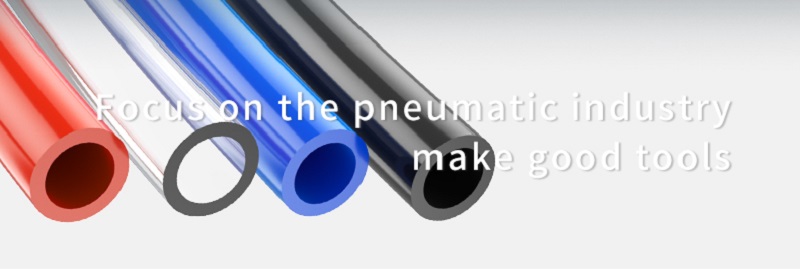

Tabung Polyurethane (PU) kasedhiya ing patang warna: biru, transparan, abang, lan biru. Iku trep kanggo kita mbedakake lan nyambungake tabung kerja ing piranti pneumatik. Khusus, gumantung ing spesifikasi standar saben perusahaan. Contone, sawetara perusahaan mbutuhake tabung transparan kanggo vakum, tabung biru kanggo inlet udara, lan tabung oranye kanggo stopkontak udara, supaya bisa mbedakake pipa sing beda-beda lan nggampangake ngatasi masalah lan posisi kanthi cepet sajrone pangopènan sirkuit udara.
Kaping pisanan, kita ngerti manawa ukuran selang udara PU bisa nemtokake tingkat aliran. Sing luwih gedhe tabung pneumatik, sing luwih kuat kapasitas aliran, kang siji mengaruhi kacepetan operasi silinder online.

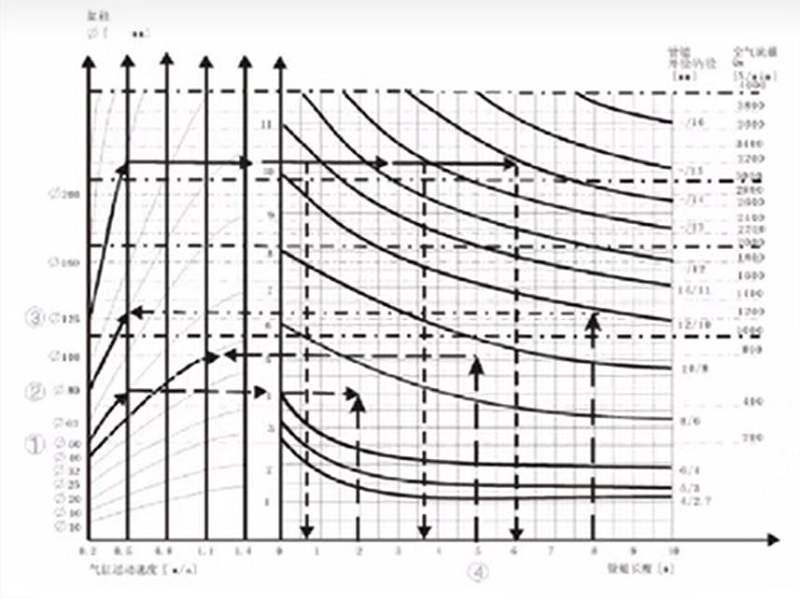

Strictly ngandika, nalika nggawe pilihan, kita kudu kalebu paramèter kayata stroke, nomer roto saben menit, diameteripun silinder, etc kanggo pitungan. Nanging, adhedhasar pengalaman sing cocog, spesifikasi silinder sing beda disaranake karo spesifikasi pipa saluran udara sing cocog.
| Ukuran lubang silinder udara (mm) | Ukuran tabung (mm) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Pipa utama kanggo operasi katup bisa milih pipa sing rada gedhe (sing ora bakal nyebabake konsumsi udhara tambahan, mula ora ana biaya tambahan nalika operasi).
2. Nanging, pipa ing antarane tutup lan silinder kudu dioptimalake miturut prinsip ing ngisor iki: yen diameter pipa cilik banget, bakal throttle, saéngga mbatesi kacepetan silinder; Nanging, diameter pipa sing gedhe banget bisa nyebabake stagnasi, saengga nambah konsumsi udhara lan wektu ngisi.
3. Sampeyan perlu kanggo nimbang radius mlengkung, lan iku penting banget kanggo mriksa radius mlengkung nalika nggunakake chain seret.
Pipa PU biasane duwe tekanan kerja sekitar 10 kg/cm² ing suhu kamar, sanajan bisa beda-beda gumantung saka ukuran lan model. Kanggo aplikasi tekanan dhuwur, tabung kepang PU sing dikuatake minangka pilihan sing luwih apik. Dibangun kanthi desain telung lapisan - PU njaba, tulangan kepang poliester tengah, lan PU njero - nyedhiyakake resistensi tekanan lan daya tahan sing luwih apik. Kajaba iku, jinis pipa PU iki cocog kanggo transfer udara lan banyu.
Prinsip Pilihan: Tekanan burst ≥ 3 × tekanan kerja
Fleksibilitas pipa PU nduweni peran kritis ing papan instalasi lan gerakan peralatan, utamane nalika ukuran sing beda kayata pipa PU 6mm lan 8mm digunakake. Dhiameter sing luwih cilik kaya tabung PU 6mm nawakake radius lentur sing luwih kenceng, saengga cocog kanggo instalasi kompak kayata panel kontrol utawa sistem otomatisasi cilik ing ngendi papan diwatesi. Ing kontras, tabung PU 8mm nyedhiyakake kapasitas aliran udara sing luwih dhuwur lan umume digunakake ing aplikasi kaya alat pneumatik utawa mesin sing luwih gedhe, sing mbutuhake keluwesan lan kinerja aliran. Ing sistem dinamis kayata lengen robot utawa mesin kemasan, tabung poliuretan berkualitas tinggi njamin gerakan lancar tanpa kinking, ningkatake efisiensi lan ndawakake umur layanan. Milih ukuran sing pas langsung mengaruhi kinerja sistem lan efisiensi instalasi.
luwih alus, tahan kanggo mlengkung, bisa cepet mbalek maneh sawise mlengkung, kurang rentan kanggo blockage nalika mlengkung, khusus kanggo sistem otomatisasi, rute peralatan tanpa macet
Kekerasan pipa PU biasane antarane 60A lan 95A, gumantung saka rumus materi lan aplikasi. 60Atabung PUalus lan gampang ditekuk, cocok kanggo adegan sing mbutuhake gerakan sing kerep; Tabung PU 95A luwih angel lan cocok kanggo kahanan sing mbutuhake tekanan dhuwur utawa fiksasi jangka panjang. Nalika milih, perlu kanggo ngimbangi keluwesan lan kaku miturut kabutuhan nyata.
①. Rasio material: Rasio segmen alus lan hard ing poliuretan langsung mengaruhi kekerasan, lan nyetel rasio bisa ngganti karakteristik pipa.
②. Aditif: Penambahan pengisi utawa plasticizer tartamtu bisa ngowahi kekerasan kanthi signifikan, kayata tambahan silika, sing bisa nambah kaku.
③. Proses produksi: Parameter proses kayata suhu ekstrusi lan tingkat pendinginan uga bisa duwe efek subtle ing kekerasan pungkasan.
· Aplikasi dinamis: Ing skenario sing kerep mlengkung (kayata pasokan gas lengen mekanik), disaranake milih selang saka 60A nganti 75A supaya ora kesel.
· Lingkungan tekanan dhuwur: Disaranake nggunakake pipa hard kanthi 85A utawa ndhuwur nalika ngangkut cairan tekanan dhuwur kanggo njamin kekuatan tekan.
Syarat resistance nyandhang: Ing kahanan sing ana nyeret utawa gesekan ing lemah, atose imbang watara 80A luwih becik.
①. Priksa atose lan ngenali 85-95A. Ing mangsa panas, atose 98A ora gampang softened ing suhu dhuwur; 95A atose ing mangsa, ora gampang atos ing mangsa adhem. Lembut banget gampang nesu; Banget hard lan rawan kanggo retak
②. Jiwitake tembok tabung kanthi rata tanpa gelembung. Yen rambute kothong utawa cekung nalika dicubit, dianggep cacat
③. Priksa elastisitas. Sawise mlengkung 90 derajat, bakal mbalek maneh ing sawetara detik. Yen mbalek alon lan ana creases kiwa, padha ora bisa digunakake
④. Priksa diameteripun njero lan pilih spesifikasi sing cocog miturut tekanan peralatan. Yen diameteripun njero ora bener, bakal mengaruhi daya
Udara sing dikompres saka kompresor yaiku suhu dhuwur. Panggunaan jangka pendek apik, nanging panggunaan jangka panjang bisa nyebabake tabung bengkak utawa bledosan. Disaranake digunakake karo tank udara, cooler, lan saringan udara.
Ing bengkel, tabung PU asring digulung, diseret, lan bisa ngubungi cairan korosif. Faktor kasebut bisa ngrusak permukaan tabung, nyepetake tuwa, lan nyepetake umur layanan. Ganti tabung pas wektune utawa nggunakake OLK tekanan dhuwur braided tabung PU.
Lukisan semprotan kalebu suhu dhuwur, cat korosif, lan tabung ditarik ing tekanan, sing bisa nyebabake bledosan. Tindakake grafik suhu-tekanan tabung, njaga tekanan ing watesan sing aman, lan nimbang nggunakake OLK sing dikepang tekanan dhuwur.tabung PU.
Sambungan lurus normal, tikungan, lan tee kabeh bisa disambungake
Ya, warna tabung pneumatik lan tandha ing kana bisa disesuaikan
