Celengan tabung sambung cepet ngidini sambungan aman kanthi mung nyurung tabung kabeh.
Kanggo ngilangi tabung, push kanthi lengen klambi kanthi merata kanggo mbukak musim semi, banjur tabung bisa ditarik kanthi gampang.
Fittings Tube Connect sing digunakake ing sistem Tybe Pneumatic
Fittings tabung pneumatik karo macem-macem jinis bisa ketemu kabeh pusing ing sistem tabung pneumatik
Malah sawise diinstal, arah tabung bisa diganti kanthi gratis
Badan tembaga sing diluncurake yaiku Bukti Korosi-bukti lan polusi anti-polusi
Kabeh lem, r lan NPT duwe efek panyegel.
Kabeh benang lurus minangka standar o cincin.
Spesifikasi Spessional Tabel Comparison kanggo Fittings Pneumatic
| 55 ° Thread Taper Taper | |||||
| Kode | 01 | 02 | 03 | 04 | 06 |
| Thread | R1 / 8 | R1 / 4 | R3 / 8 | 1/2 | R3 / 4 |
| 55 ° Tube Lurus | |||||
| Kode | G01 | G02 | G03 | G04 | G06 |
| Thread | G1 / 8 | G1 / 4 | G3 / 8 | G1 / 2 | G3 / 4 |
| Thread Metric | |||||
| Kode | M3 | M5 | M6 | ||
| Thread | M3x0.5 | M5X0.8 | M6x1.0 | ||
| 60 ° Taper Tube Thread | |||||
| Kode | N01 | N02 | N03 | N04 | N06 |
| Thread | NPT1 / 8 | NPT1 / 4 | NPT3 / 8 | NPT1 / 2 | NPT3 / 4 |
| Thread Pitch Fine Unified | |||||
| Kode | U10 | ||||
| Thread | 10-32unf | ||||
CATETAN: Fitting Pneumatik Olk dikirim kanthi gawan nganggo benang taper. Yen jinis benang liyane (e.g., podo, metrik, npt, lsp, lsp) dibutuhake, mangga pengiriman notifikasi olk sales nalika nyelehake tatanan.
Utamane umum lan standar Utas kanggo pas tabung nyambung cepet
| Jinis benang | Kode benang | Formulir benang | Sudut benang (α) | Jinis sing cocog | Standar | Kode standar | Organisasi standar |
| Bspp (cylindrical, non-sealing) | G | Internal / eksternal | 55 ° | Paralel / Paralel | ISO 228-1 2003 | ISO | ISO - Organisasi Internasional kanggo Standardisasi |
| Bspp | Internal / eksternal | 55 ° | Paralel / Paralel | GB / T 7307 2001 | GB | SAC - Administrasi standar China | |
| Pf | Internal / eksternal | 55 ° | Paralel / Paralel | BS 228-1 2003 | Bs | BSI - institusi standar Inggris | |
| Jis b 0202 | Dheweke | JISC - Komite Standar Industri Jepang | |||||
| KS B 0221 | Ks | Kats - Korea Badan kanggo Teknologi lan standar | |||||
| BSPT (tapered, sealing) | Rp | Internal | 55 ° | Tapered / Paralel | ISO 7-1 | ISO | ISO - Organisasi Internasional kanggo Standardisasi |
| Rc | Internal | Tapered / Paralel | GB / T 7306-1987 | GB | SAC - Administrasi standar China | ||
| R | Eksternal | Tapered / Paralel | BS 21 1985 | Bs | BSI - institusi standar Inggris | ||
| Bspt | Internal / eksternal | 55 ° | Tapered / Tapeded | Jis b 0203 | Dheweke | JISC - Komite Standar Industri Jepang | |
| PT | Internal / eksternal | Tapered / Tapeded | KS B 0222 | Ks | Kats - Korea Badan kanggo Teknologi lan standar | ||
| NPSC (Internal Amerika) | NPSC | Internal | 60 ° | Tapered / Paralel | ANSI B1.20.1-1983 | ANSI | ANSI - Institut standar Nasional Amerika |
| GB / T 12716-200 | GB | SAC - Administrasi standar China | |||||
| NPT (Amerika tapered) | Npt | Internal / eksternal | 60 ° | Tapered / Tapeded | ANSI B1.20.1-1983 | ANSI | ANSI - Institut standar Nasional Amerika |
| GB / T 12716-200 | GB | SAC - Administrasi standar China | |||||
| Thread Metric | M | Internal / eksternal | 60 ° | Paralel / Paralel | ISO 261-1998 | ISO | ISO - Organisasi Internasional kanggo Standardisasi |
| GB / T 1193-2003 | GB | SAC - Administrasi standar China |

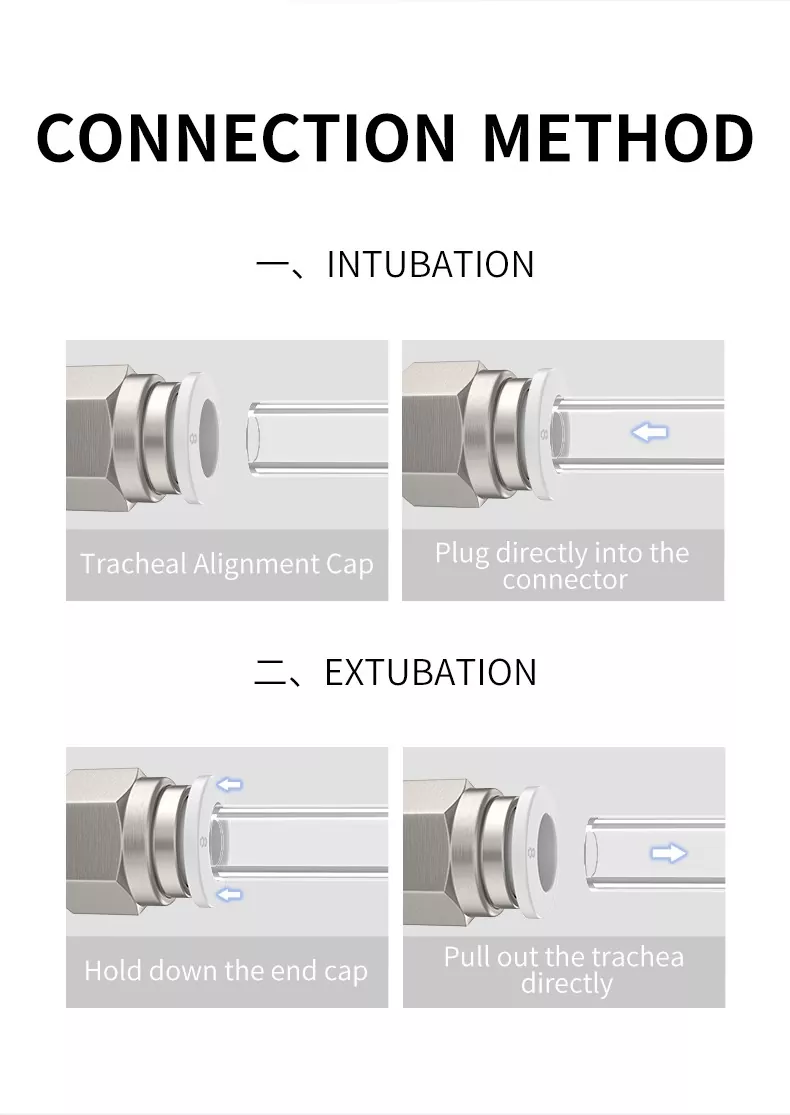

1. Kanggo konfirmasi manawa bagean salib pungkasan saka selang, ora ana goresan ing sitra njaba hose. Selang ora elliptical.
2. Aja manawa kanggo ngonfirmasi manawa selang kasebut dipasang ing mburi selang .Perus
3. Priksa manawa kanggo ngonfirmasi manawa selang ora bakal ditarik sawise selang sing dipasang.
1. Sadurunge tabung medhot, mesthekake yen meksa manawa tekanan ing njero tabung kasebut ing '0'.
2 .. Pencet cincin rilis kanthi rata ing sisih ngisor lan tabung tabung.If cincin pembebasan ora dipencet ing papan, tabung bisa ditarik metu utawa bisa diselehake ing pasting tabung.
