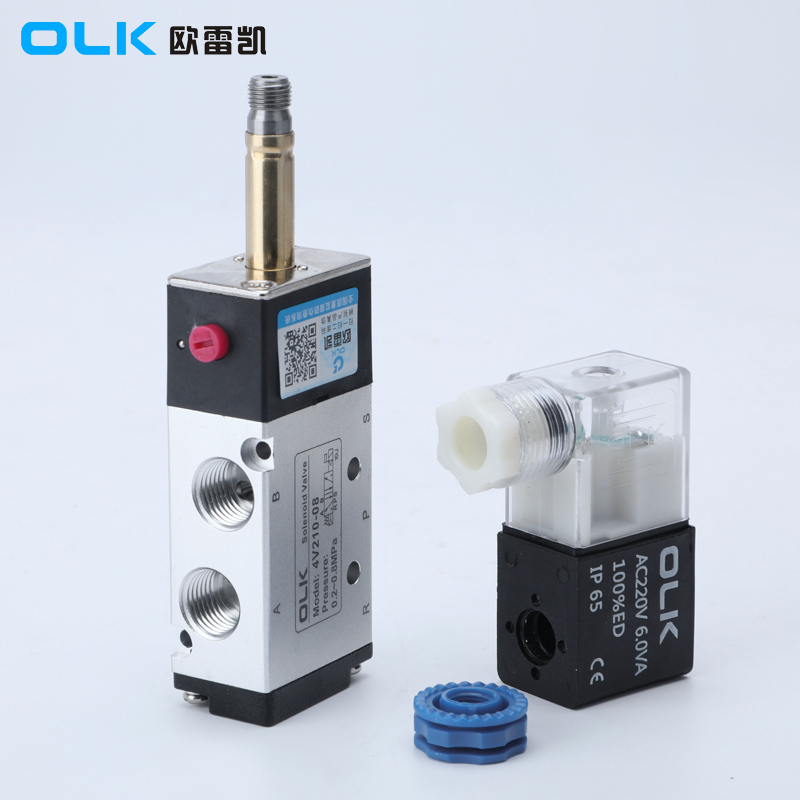

Bedane antara telu katup 5/3Katup solenoid
Nalika pesen 5/3katup solenoid, saliyane kontrol listrik siji lan kaping pindho, ana telung konfigurasi 5/3 solenoid 5/3 solenoid), e (Pusat Tekanan Double-Solenoid5 / 3 Double-Solenoid5 / 3.
| 5/3 carakatup katup solenoidsimbol | Pesenan kode |
|
|
 |

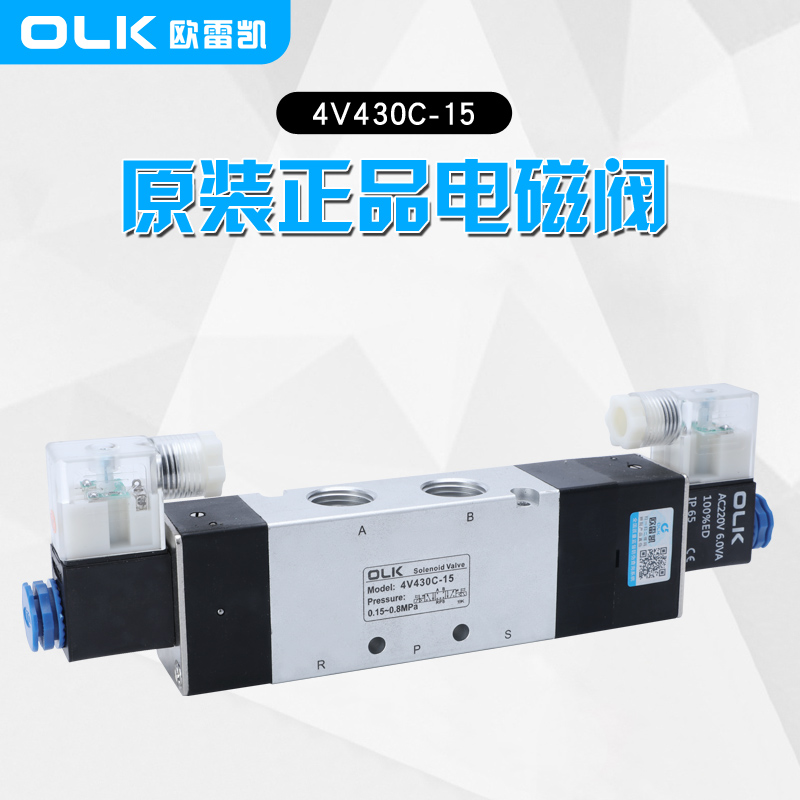

4v130c-m5 / 06 4v230c-06/08 4v330c-08/10 4v430c-15 |
5/3 cara Double-Solenoid 5/3 Cara |
5/3 katup ing posisi sing biasane ditutup. |
 |
4v130e-m5 / 06 4v230e-06/08 4v330e-08/10 4v430e-15 |
Pusat Exhaust Double-Solenoid 5/3 Cara |
5/3 katup ing posisi sing biasane mbukak. |
 |
4v130p-m5 / 06 4v230p-06/08 4v330p-08/10 4v430p-15 |
FV-02 |
5/3 katup ing posisi exhaust. |
Meksa ing port p (tekanan pasokan):
Iki nuduhake tekanan ing port input solenoid (biasane diwenehi label minangka P). Tekan iki minangka kekuwatan nyopir kanggo ngontrol aliran cairan nalika katup mbukak utawa ditutup.
Ing konfigurasi tekanan, tekanan ing port mlebu (P) luwih dhuwur tinimbang ing port liyane (kayata utawa b), lan sistem kontrol ngarahake tekanan kasebut menyang saluran sing cocog.
Kaping pertengahan pertengahan:
Iki nggambarake kahanan ingkatup katup solenoidnalika ing posisi tengah. Kanggo katup solenoid telung posisi, nalika spool ana ing posisi tengah, kabeh port (kayata p, A, lan b) bisa uga sesambungan, utawa port spesifik bisa uga mbentuk jalur bocor.
Ing konfigurasi ek segal posisi pertengahan, tekanan saka port A utawa B bisa bali menyang port exhaust (biasane label c utawa t), ngeculake tekanan. Desain iki digunakake ing sawetara aplikasi kanggo nyegah tekanan tekanan sing gedhe banget ing sistem nalika ora ana sinyal kontrol sing ana.
Pusat ditutup:
Ing konfigurasi pusat sing ditutup, kabeh port saka katup solenoid disegel nalika ing posisi tengah, tegese ora ana cairan sing bisa mili ing port apa wae.
Desain iki biasane digunakake ing kahanan sing perlu kanggo njaga tekanan utawa nyegah aliran cairan sing ora dikarepake nalika sistem ana ing posisi tengah.
Ringkesan:
Pusat Tekanan: Nuduhake tekanan sing ditrapake ingkatup solenoidmlebu.
Pusat Exhaust: Nggambarake kahanan ing ngendi cairan bisa dialami saka siji utawa luwih port ing posisi tengah.
Pusat Tutup: Nggambarake negara ing ngendi kabeh port disegel, nyegah aliran cairan ing posisi tengah.
Kaluwihan saka katup solenoid 5/3 dibandhingake karo katup solenoid 5/2:
Akeh pilihan posisi tengah:
Katup solenoid 5/3 duwe telung posisi kerja, kanthi posisi tengah sing bisa dikonfigurasi kanggo negara sing beda (kayata tekanan, ekzos, utawa ditutup).
Fleksibilitas iki ngidini tekanan njaga, meksa keselak, utawa ngrampungake sistem kasebut nalika katup ora diaktifake utawa ing kahanan darurat, nawakake pilihan kontrol, kanggo macem-macem aplikasi.
Keamanan lan Kontrol sing ditingkatake:
Katup solenoid 5/3 bisa milih njaga tekanan tekanan utawa ekspek ing posisi tengah, nyedhiyakake perlindungan kanggo aplikasi kritis-kritis kanggo tumindak sing ora disengaja. Contone, yen gagal gagal listrik utawa ilang sinyal kontrol, milih posisi tengah sing cocog bisa nglindhungi piranti lan personel.
Katup solenoid 5/2, nalika kelangan sinyal, mung bisa bali menyang posisi asline lan ora bisa menehi perlindungan sing padha.
Nyegah pengaruh silinder:
Posisi ing tengah katup solenoid 5/3 bisa digunakake kanggo nyuda pengaruh ing silinder nalika ngganti arah. Contone, milih posisi tengah sing kalebu eksploust bisa ngidini ngeculake tekanan sebagean nalika ngaktifake pituduh, ngindhari pengaruh amarga mandheg utawa miwiti umur peralatan.
A 5/2katup katup solenoidOra ana fitur iki, amarga mung bisa ngalih ing antarane rong arah, sing bisa nyebabake pengaruh lan nganggo peralatan ing sawetara kasus.
Kesimpulan:
Valenang 5/3 solenoid nawakake kaluwihan sing signifikan kanthi fleksibilitas, safety, pengaruh mitran, lan kontrol rumit dibandhingake katup solenoid 5/2. Iki ndadekake aplikasi ing aplikasi sing mbutuhake mode operasi, safety sing ditambahake, lan pengaruh peralatan sing suda. Kangge, katup solenoid 5/2, kanthi struktur sing luwih gampang lan biaya sing luwih murah, biasane digunakake ing sistem ing endi kontrol kompleks ora dibutuhake.
