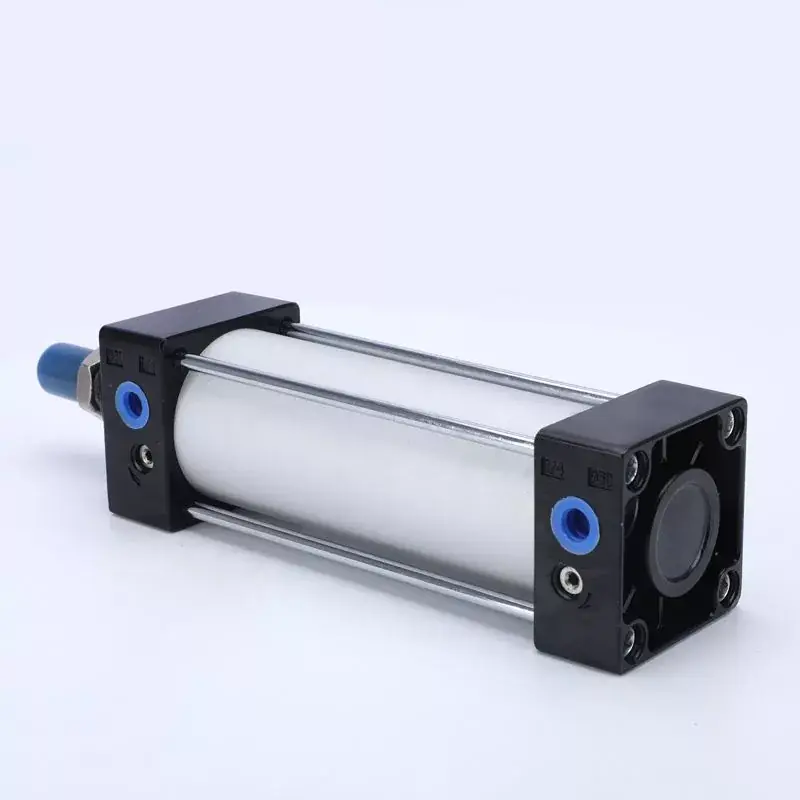

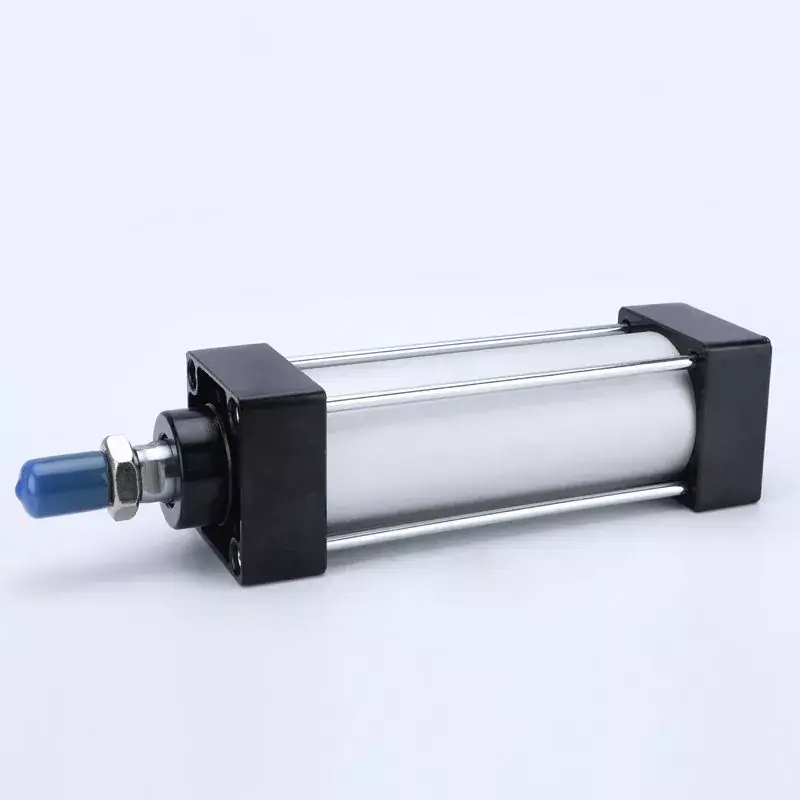

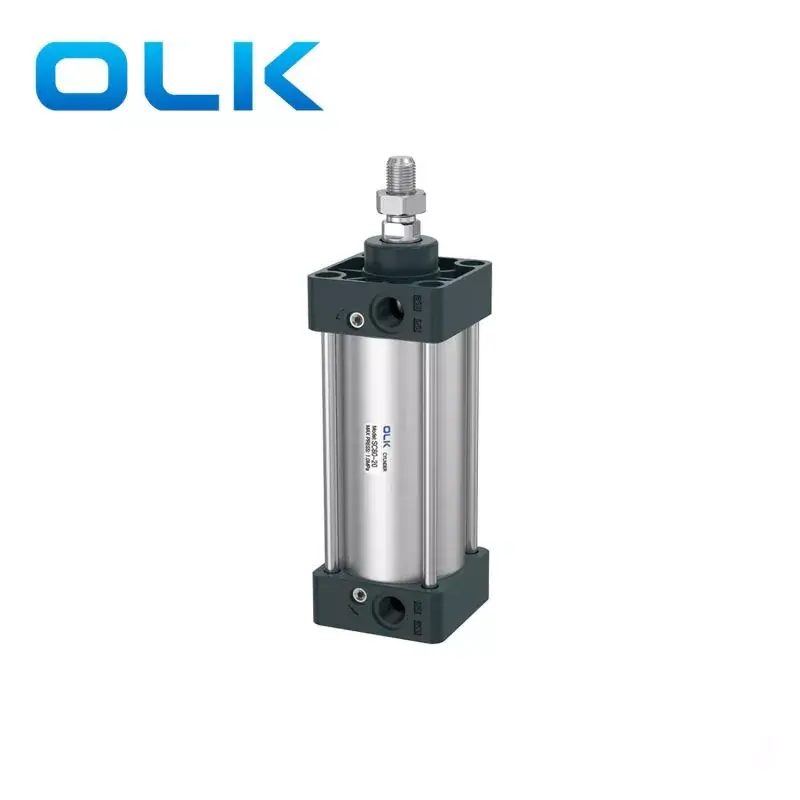

SC Series Standard Silinder

Model:SC 80X80

Welcome to Grosir SC Series Standard Cylinder saka kita, saben request saka pelanggan lagi mangsuli ing 24 hours.Ouleikai (OLK) punika Produsèn profesional, kita kaya kanggo nyedhiyani silinder seri SC lan kita bakal kurban sing paling apik sawise-sale layanan lan pangiriman pas wektune.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25mm - 1000mm
Action:
Ganda Akting
Cushion:
Bantalan Udara sing bisa diatur
Working Pressure:
0.1-1.0Mpa (14-145 Psi)

Kirim Pitakonan

Deskripsi Produk

OLK minangka pabrikan & pemasok China sing utamane ngasilake Silinder Standar Seri SC kanthi pengalaman pirang-pirang taun. Muga-muga bisa mbangun hubungan bisnis karo sampeyan. Silinder pneumatik standar seri SC digawe nggunakake bahan sing entheng kayata paduan aluminium, sing nyebabake bobote suda sing mbantu ningkatake efisiensi operasional peralatan. Padha ditondoi kanthi desain kompak lan ukuran cilik, ngidini kanggo instalasi ing spasi winates, cocok kanggo skenario karo alangan papan. Dibandhingake karo silinder standar ISO 15552, silinder seri SC kanthi diameter sing padha duwe dawa sing luwih cilik. Penyetelan bantale luwih lancar.

Kanthi macem-macem ukuran lan model sing kasedhiya, padha nyukupi panjaluk garis produksi otomatisasi, mesin kemasan, lan aplikasi robot, kalebu fungsi kayata push linear lan rotasi.

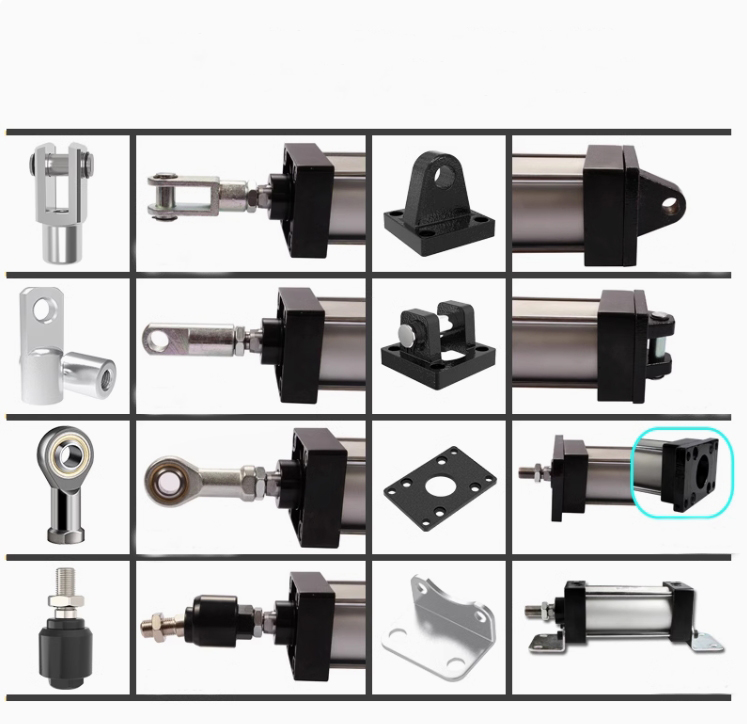

OLK, minangka produsen pneumatik ing China, bisa ngrancang lan ngasilake silinder kanthi diameter lan stroke sing beda-beda miturut syarat rinci lan kabutuhan nyata pelanggan. Kajaba iku, bisa dilengkapi komponen silinder kayata CA, CB, flanges, lan fitting. Silinder pneumatik standar seri SC nawakake rega sing kompetitif, nyedhiyakake efektifitas biaya sing luwih dhuwur.

Silinder standar seri OULEIKAI SC nggunakake bahan paduan aluminium Karakteristik produk

SC Series Standard SilinderFitur:

1. silinder pneumatik standar perusahaan kita.

2. Segel piston nganggo struktur penyegelan sisi ganda khusus, ukuran kompak, kanthi fungsi panyimpenan minyak.

3. Iku rod-jinis silinder, karo ngarep lan mburi isine disambungake menyang tabung aluminium awak silinder karo pilar, njupuk linuwih apik.

4. Dibandhingake karo silinder standar IS015552, silinder seri SC duwe dawa cilik kanggo diameteripun silinder padha.

5. pangaturan Gamelan saka bantalan silinder.

6. Various specifications silinder lan aksesoris soyo tambah silinder kasedhiya kanggo pilihan customer.

7. Bahan sealing tahan suhu dhuwur dipilih kanggo mesthekake silinder beroperasi kanthi normal ing kondisi nganti 150 ° C.

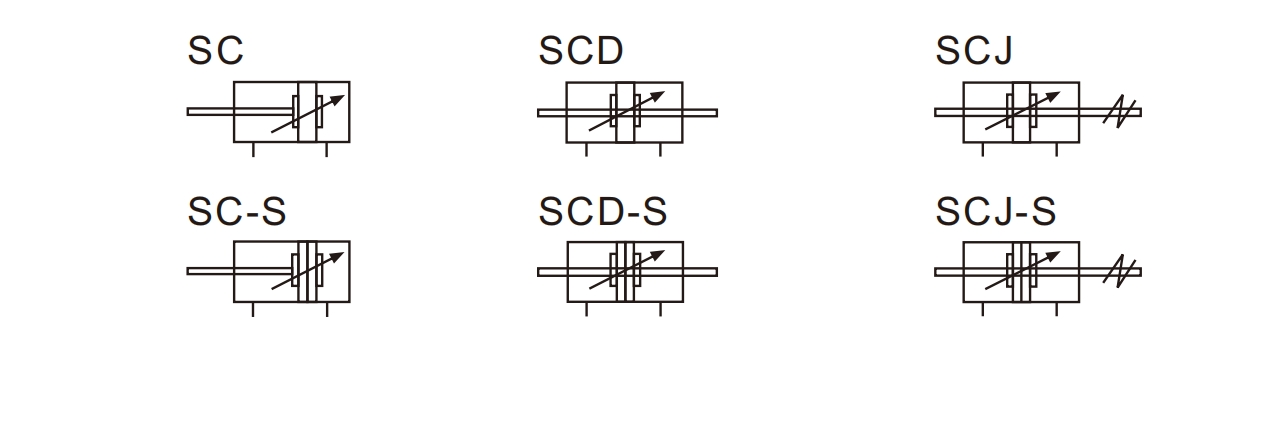

Simbol Silinder Standar Seri SC:

kode pesenan
SC	50	-	50	-	20	-	S
Model	BORE		STROKE		Stroke sing bisa diatur		Magenta	-
SC: Standard Double Acting Cylinder					10:10 mm		BLANK: tanpa magnet		Kode segel	MOUNTING	JENIS BENANG
SCD: Double Rod Double Acting Cylinder					20:20 mm		S: nganggo magnet		kosong: TPU	LB	KOSONG: PT
SCJ: Adjustable Stroke Double Rod Double Acting Cylinder					30:30 mm				N: NBR	FA	T: NPT
					40:40 mm				H:FKM/VITOM	FB	G: G
					50:50 mm					CA
					75:75 mm					CB
					100:10 mm					TC

SC Series Standard SilinderParameter spesifikasi standar：

Ukuran Bor (mm)	32	40	50	63	80	100
Mode tumindak	Ganda Akting
Media kerja	Udara Diresiki
Tekanan Kerja	0.1-1.0 MPa (14-145 Psi)
Bukti Tekanan	1.5 Mpa (215 Psi)
Kisaran Suhu Kerja	'-20-80 ℃
	30-800
Mode Buffering	Bisa diatur
Jarak buffering (mm)	21				28	29
Ukuran port	PT1/8	PT1/4		PT3/8		PT1/2

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1.25	M6X1	9.5	13.7	G1/8"	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1.25	M6X1	9.5	13.5	G1/4"	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1.5	M6X1	9.5	13.5	G1/4"	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1.5	M8X1.25	9.5	13.5	G3/8"	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G3/8"	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G1/2"	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1.75	15	20	G1/2"	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4"	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4"	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2.5	30	25	G3/4"	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3.5	40	30	G1''	-	-	-	430	350	80	76

Kualitas Konsisten ing Saben Silinder SC

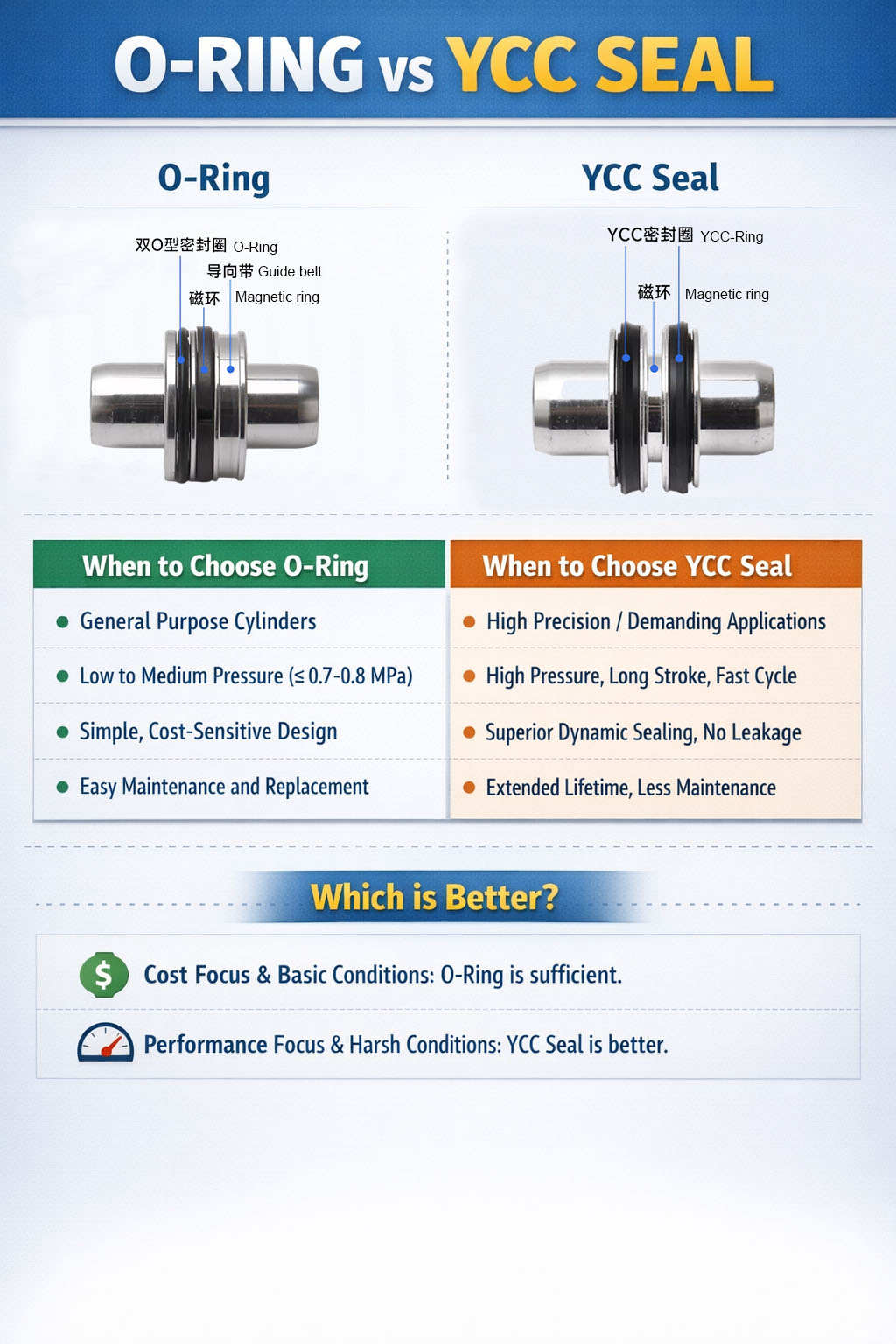

Kabeh silinder standar seri OLK SC digawe nganggo sistem sealing YCC minangka standar, dudu dering O konvensional. Iki minangka pilihan desain sing disengaja kanggo njamin kinerja sealing sing stabil, bocor sing sithik, lan umur layanan sing dawa, utamane ing operasi terus-terusan lan frekuensi dhuwur.

Dibandhingake karo O-rings tradisional, segel YCC menehi sealing dinamis luwih apik lan resistance nyandhang, saéngga silinder kanggo njaga kinerja dipercaya ing owah-owahan meksa lan siklus bola. Iki sacara signifikan nyuda bocor awal lan ngluwihi interval pangopènan.

Kajaba iku, OLK PNEUMATIC strictly tindakake kekandelan tembok standar lan specifications materi. Ora ana pengurangan materi utawa pemotongan biaya ing tabung silinder utawa komponen kunci. Saben bagean diprodhuksi kanthi kekuatan sing cukup kanggo njamin daya tahan lan safety ing aplikasi industri nyata.

OULEIKAI (OLK) SC silinder diprodhuksi kanthi akurasi mesin sing dhuwur lan toleransi sing nyenyet, njamin gerakan piston sing lancar, gaya output sing stabil, lan kinerja posisi sing konsisten.

Saka pilihan sealing kanggo kontrol materi lan mesin tliti, saben silinder SC dibangun kanggo ngirim kualitas dipercaya sing pelanggan bisa dipercaya, ora mung ing kertas, nanging ing nggunakake long-term.

Pitakonan:

P: Apa bedane antarane kisaran tekanan kerja sing digunakake ing silinder udara seri SC lan tekanan Bukti?

A: Rentang tekanan kerja: ing sawetara iki, silinder bisa miwiti, operate, lan njaga kinerja kanthi normal. Range tekanan operasi silinder udara SC: 0,1 MPa -1,0 MPa (14-145psi); Ngluwihi kisaran iki bisa nyebabake gerakan telat, gagal segel, utawa karusakan.

Tekanan bukti: Iki nuduhake watesan tekanan maksimum sing disetel dening pabrikan sajrone tes pabrik, nuduhake tekanan udara paling dhuwur sing struktur produk bisa tahan ing wektu sing cendhak tanpa bledosan, deforming, utawa ngrusak permanen. Ora tekanan kerja normal, mung digunakake kanggo verifikasi kekuatan;

Umumé, kira-kira 1,5 kaping wates ndhuwur tekanan kerja;

Tekanan tahan silinder udara SC: 1.5 MPa (215psi)
