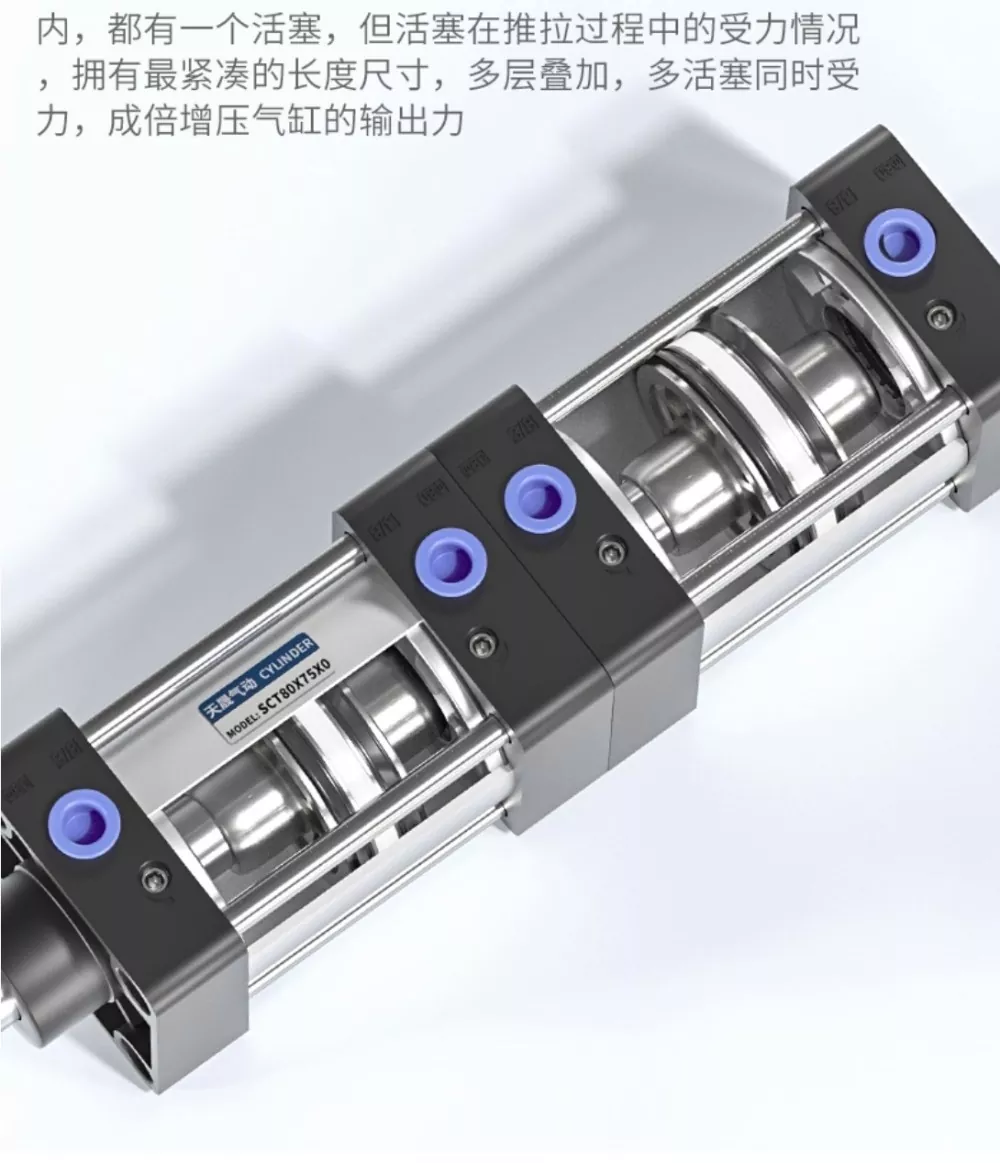

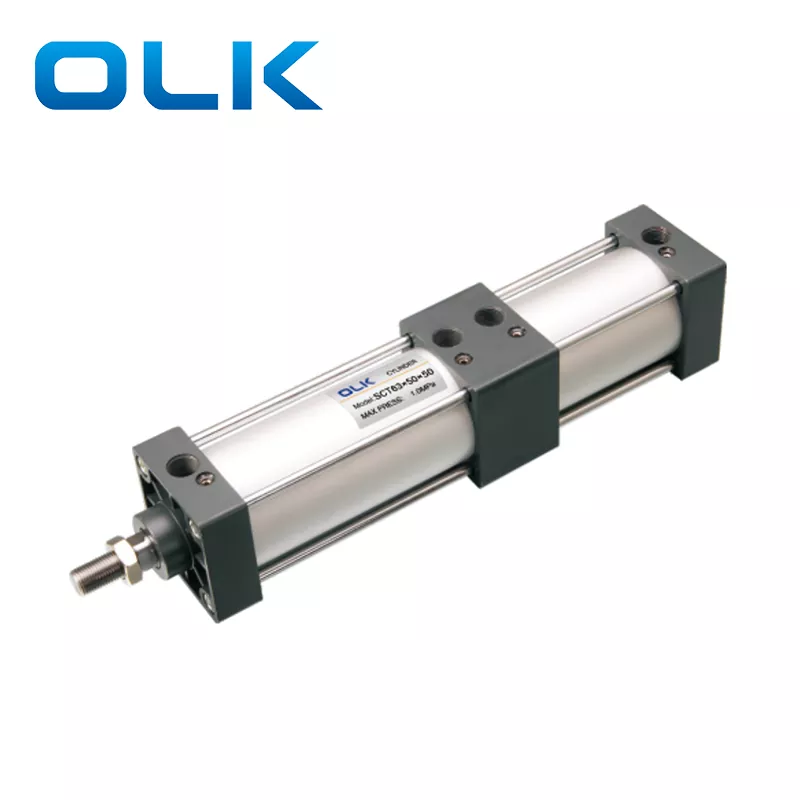

Sciit tali tali-rods Fitur BICC Sealing Rings BICC lan desain stroke sing kuat, kanthi tampilan kompak lan olahan sing njamin output cepet lan stabil. Saben lapisan silinder ngemot piston individu, lan sajrone proses push kaping pirang-pirang pistons nuduhake beban, saéngga silinder kanggo entuk dawa output sing paling akeh nalika ngasilake struktur output multi-lapisan liwat struktur tumpukan multi-lapisan liwat struktur tumpukan multi-lapisan liwat struktur tumpukan multi-lapisan liwat struktur tumpukan multi-lapisan liwat struktur tumpukan multi-lapisan liwat struktur tumpukan multi-lapisan liwat struktur tumpukan multi-lapisan liwat struktur tumpukan multi-lapisan liwat struktur tumpukan multi-lapisan liwat struktur tumpukan multi-lapisan liwat struktur tumpukan multi-lapisan liwat struktur tumpukan multi-lapisan liwat struktur tumpukan multi-lapisan liwat struktur tumpukan multi-lapisan liwat struktur tumpukan multi. Desain dobel iki menehi daya sing luwih kuat, lan konfigurasi enem-segel-ring nyedhiyakake kinerja sing apik, ngaktifake silinder kanggo nahan tekanan nganti 1,4 MPA tanpa bocor.
· Olk standar silinder.
· Segel Piston nganggo struktur panyegel bi-arah kanthi nyata, nampilake desain kompak lan fungsi panyimpenan minyak.
· Silinder jinis tasi; Panutup ngarep lan mburi disambungake menyang awak tabung aluminium kanthi rod dasi kanggo linuwih sing dhuwur.
· Rod Piston bisa entuk pirang-pirang titik posisi ing stroke.
· Bantal lan luwes.
· Macem-macem spesifikasi silinder lan aksesoris sing dipasang kasedhiya kanggo para pelanggan.
· Bahan-bahan sing tahan suhu dhuwur minangka pilihan, saéngga silinder kanggo mbukak biasane 150 ° C.
|
Pesenan kode |
||||||||||
|
SCT |
50 |
X |
50 |
X |
50 |
- |
S |
|
|
|
|
Model: |
Ukuran Bore |
|
Stroke 1 |
|
Stroke 2 |
|
Magnet |
Bahan Segar |
Tipe Tipe |
Thread |
|
Sct dasi rod silinder |
|
|
|
|
|
|
Kosong: tanpa |
Kosong: tpu |
Magnet |
Blank: Benang pt |
|
|
|
|
|
|
|
|
S: karo magnet |
N: NBR |
LB: Kaki sing dipasang |
T: benang npt |
|
|
|
|
|
|
|
|
|
H: |
|
G: g benang |
|
Ukuran Bore (MM) |
32 |
40 |
50 |
63 |
80 |
100 |
|
Udhara sing di resiki |
Tumindak kaping pindho |
|||||
|
Medium sing digunakake |
Udhara sing di resiki |
|||||
|
Formulir tetep |
Dhasar andlb |
|||||
|
Meksa kerja |
0,1-1.0 MPA (14-145psi) |
|||||
|
Meksa bukti |
1.5 MPA (215psi) |
|||||
|
Range suhu sing digunakake |
'-20-80 ℃ |
|||||
|
Gunakake kisaran kacepetan |
N: NBR |
|||||
|
Mode buffering |
Buffer sing luwes |
|||||
|
Jarak Buffering (MM) |
21 |
28 |
29 |
|||
|
Ukuran Port |
PT1 / 8 |
PT1 / 4 |
Pt3 / 8 |
PT1 / 2 |
||
|

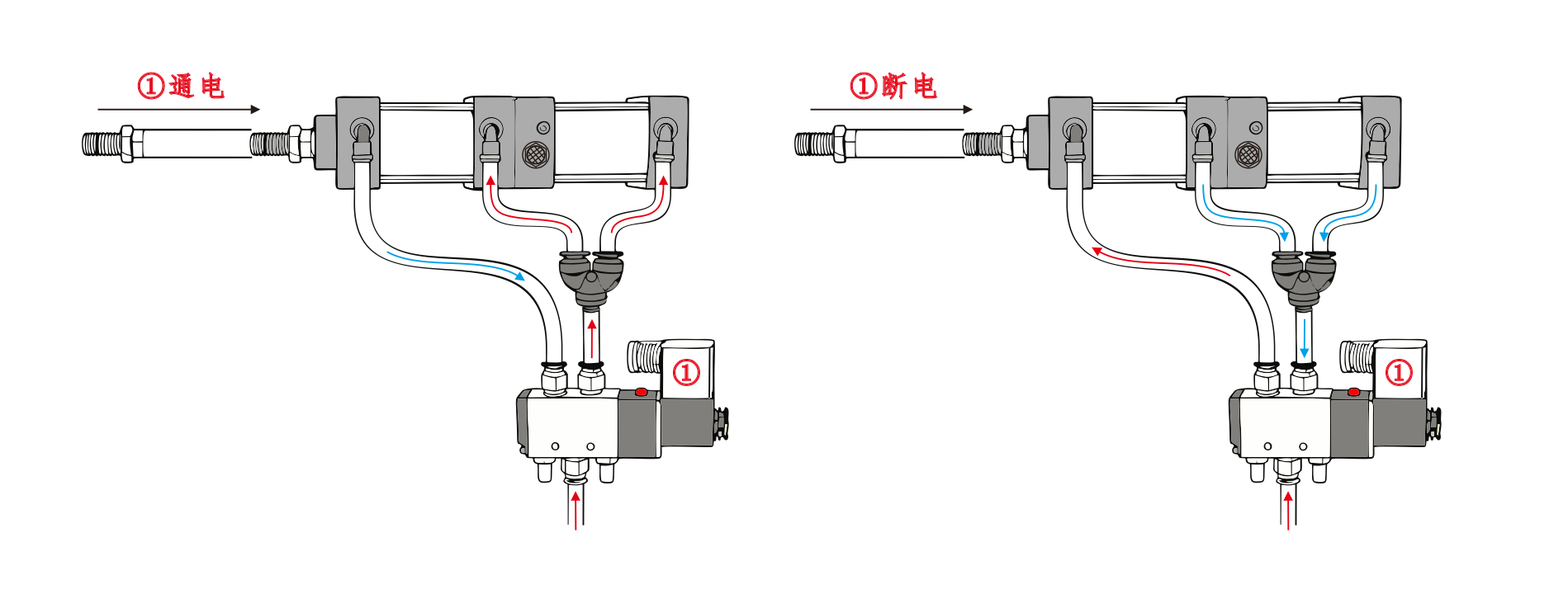

Skema Kontrol Pneumatik kanggo Silinder Multi-Posisi |
||
|
Saben bagean silinder ngemot piston. Katek solenoid No.1 yaiku de-tenaga, nyebabake silinder kanggo mundur menyang posisi pisanan lan ngrampungake proses bali. Katek solenoid No.1 yaiku de-tenaga, nyebabake silinder kanggo mundur menyang posisi pisanan lan ngrampungake proses bali. |

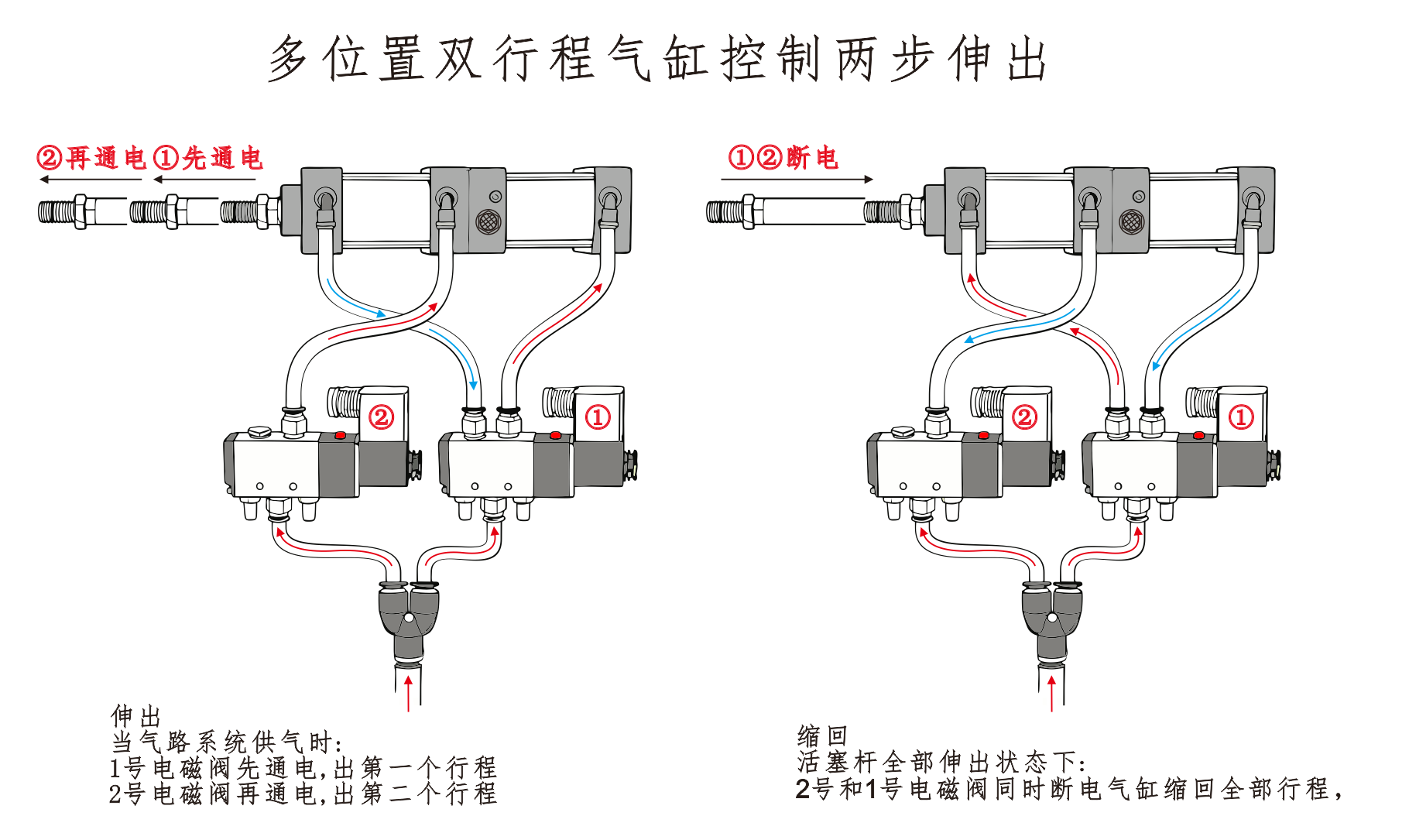

1.Extension Nalika pasokan udhara ana ing: Katek solenoid No.1 dadi silinder, lan silinder ngluwihi stroke pisanan.
Katup solenoid No.2 banjur dadi tenaga, lan silinder ngluwihi stroke nomer loro.
2.retraction Nalika rod piston lengkap: Katup solenoid No.1 lan No.2 kaloro de-tenaga, lan silinder kanthi mundur. |
1. Ekstensi (maju stroke) Nalika pasokan udhara diuripake: Katup solenoid No.1 lan No.2 tenaga sekaligus. Rodok silinder ngliwati kabeh stroke nganti lengkap.
2. Retraction (langkah-langkah-langkah bali) ①return menyang posisi kaloro Nalika rod piston lengkap: Katup solenoid No.2 yaiku de-tenaga, nyebabake silinder kanggo mundur menyang posisi kapindho. ② bali menyang posisi pisanan Katek solenoid No.1 yaiku de-tenaga, nyebabake silinder kanggo mundur menyang posisi pisanan lan ngrampungake proses bali. |
|
|
|
|
Apa seri silinder sct?
SCTinder stc kalebu jinis standidasi silinder tie rod tIE standar
