Tn Series Silinder Axis Dual Axis Dual

Sampeyan bisa luwih yakin kanggo tuku silinder Axis sumbu dual simpenan dual saka pabrik kita lan kita bakal nawakake layanan sing paling apik sawise sale lan kiriman pas wektune.

Kirim Pitakonan

Deskripsi Produk

Pabrik kita spesialisasi ing manufaktur saka silinder silinder sumbu dual. Sugeng rawuh ing seri Series Axis sumbu dual saka olk. Saben panjaluk saka para pelanggan wis mangsuli sajrone 24 jam. Silinder Axis Ouangaikai (OLK) sing bisa ngontrol pirang-pirang pambangunan pirang-pirang, nggampangake dalan gerakan kompleks lan karya kolaboratif multi-axis.

Dibandhingake nggunakake macem-macem silinder siji-axis kanthi kapisah, silinder silinder silinder silinder pirang-pirang aktuasi, kanthi bentuk pemasangan awak sing disimpen ing papan sing luwih akeh kompak.

Pemasok pneumatik olk kanthi desain lan kontrol algoritma konvertimise, entuk panggunaan energi sing efisien lan efek nyimpen energi, nyuda panggunaan energi lan biaya operasi.

Panel tetep silinder silinder silinder silinder silinder Axis ing telung sisih, nggampangake loading multi-posisi. Iki njamin kontrol sinkronisasi sing tepat pirang-pirang pambangunan, mesthekake gerakan sinkronim saka saben sumbu ing jalur gerakan kompleks.

Utami Energy Een Energy TN Series Produk Silinder Produk Dual Axis Produk

1. Tundhuk karo standar perusahaan.

2. Instalasi awak sing dipasang kanggo nyimpen ruang.

3 .. Nduwe resistensi sabanjure lan torsional tartamtu, saged tahan akeh.

4. POUNTING HOLD ing telung sisih piring tetep nggampangake dipasangake macem-macem posisi.

5. Bahan tabrakan ngarep sing bisa diatur ing awak ngidini penyesuaian silinder stroke lan relief pangaruh.

6. Simen silinder iki dilengkapi kanthi lampiran magnet, kanthi pilihan non-magnet.

Spesifikasi standar silinder standar tn silinder standar

Ukuran Bore (MM)	10	16	20	25	32
Mode Aktor	Tumindak kaping pindho
Medium sing digunakake	Udhara sing di resiki
Meksa kerja	0,1-1.0 MPA (14-145psi)
Meksa bukti	1.5 MPA (215psi)
Range suhu sing digunakake	'-20-70 ℃
Range kacepetan kerja	30-500
Mode buffering	bantal kacilakan
Precision Non-Roating	± 0.4	± 0.3
Ukuran Port	M5 X 0.8				PT1 / 8

Akurasi sing ora muter nuduhake sudut piring tetep silinder bisa muter nalika silinder ana ing negara sing dibalik kanthi lengkap.

Jinis benang jinis kasedhiya yaiku NPT lan G.

PS: Kabeh silinder sumbu dual dual sumbu dual magnet.

Simbol Symbol Symbol Dual Symbol Dual:

Pesenan kode
Tn	-	20	X	50	-	S	-
Model		Ukuran Bore		stroke		Magnet		Thread
TN: Dobel Rod Silinder (tumindak kaping pindho), seri lengkap karo magnet						S: karo magnet		Blank: benang pt
								T: benang npt
								G: g benang

Spesifikasi standar silinder standar tn silinder standar

Ukuran Bore (MM)	10	16	20	25	32
Mode Aktor	Tumindak kaping pindho
Medium sing digunakake	Udhara sing di resiki
Meksa kerja	0,1-1.0 MPA (14-145psi)
Meksa bukti	1.5 MPA (215psi)
Range suhu sing digunakake	'-20-70 ℃
Range kacepetan kerja	30-500
Mode buffering	bantal kacilakan
Precision Non-Roating	± 0.4	± 0.3
Ukuran Port	M5 X 0.8				PT1 / 8

Akurasi sing ora muter nuduhake sudut piring tetep silinder bisa muter nalika silinder ana ing negara sing dibalik kanthi lengkap.

Jinis benang jinis kasedhiya yaiku NPT lan G.

PS: Seri AllTN dual sumbu sumbu dual karo magnet.

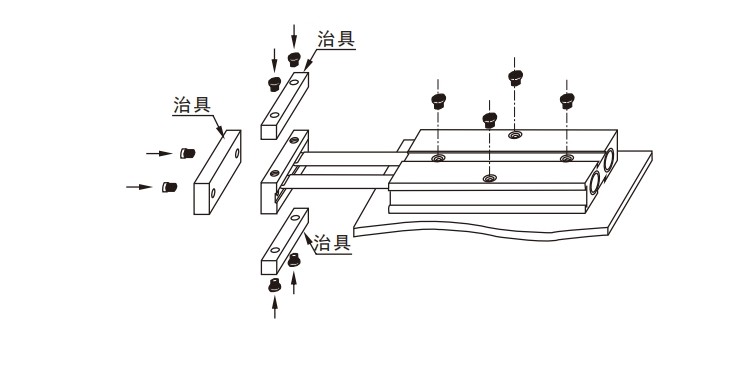

TN Seri Dual Axis Silinder Cara Tetep:

TN Seri Dual Axis silinder teori silinder tenaga kerja

Bore (mm)	Diameter rod piston (mm)	Tipe tumindak		Wilayah Efektif (MM²)	Tekanan Udara (MPA)
Bore (mm)	Diameter rod piston (mm)	Tipe tumindak		Wilayah Efektif (MM²)	0.1	0.2	0.3	0.4	0.5	0.6	0.7
6	4	Tumindak kaping pindho	Sisih push	56.5	5.7	11.3	17.0	22.6	28.3	33.9	39.6
6	4	Tumindak kaping pindho	Sisih push	31.4	3.1	6.3	9.4	12.6	15.7	18.8	22.0
10	6	Tumindak kaping pindho	Sisih push	157.1	15.7	31.4	47.1	62.8	78.5	94.2	110.0
10	6	Tumindak kaping pindho	Sisih push	100.5	10.1	20.1	30.2	40.2	50.3	60.3	70.4
16	8	Tumindak kaping pindho	Sisih push	402.1	40.2	80.4	120.6	160.8	201.1	241.3	281.5
16	8	Tumindak kaping pindho	Sisih push	301.6	30.2	60.3	90.5	120.6	150.8	181.0	211.1
20	10	Tumindak kaping pindho	Sisih push	628.3	62.8	125.7	188.5	251.3	314.2	377.0	439.8
20	10	Tumindak kaping pindho	Sisih push	471.2	47.1	94.2	141.4	188.5	235.6	282.7	329.9
25	12	Tumindak kaping pindho	Sisih push	981.7	98.2	196.3	294.5	392.7	490.9	589.0	687.2
25	12	Tumindak kaping pindho	Sisih push	755.6	75.6	151.1	226.7	302.2	377.8	453.3	528.9
32	16	Tumindak kaping pindho	Sisih push	1608.5	160.8	321.7	482.5	643.4	804.2	965.1	1125.9
32	16	Tumindak kaping pindho	Sisih push	1206.4	120.6	241.3	361.9	482.5	603.2	723.8	844.5
