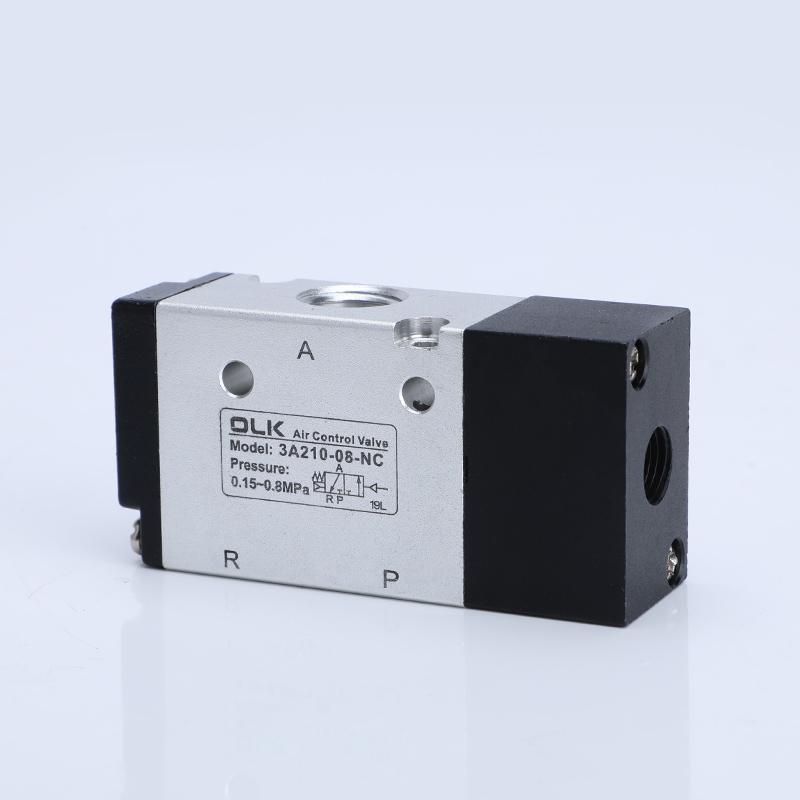

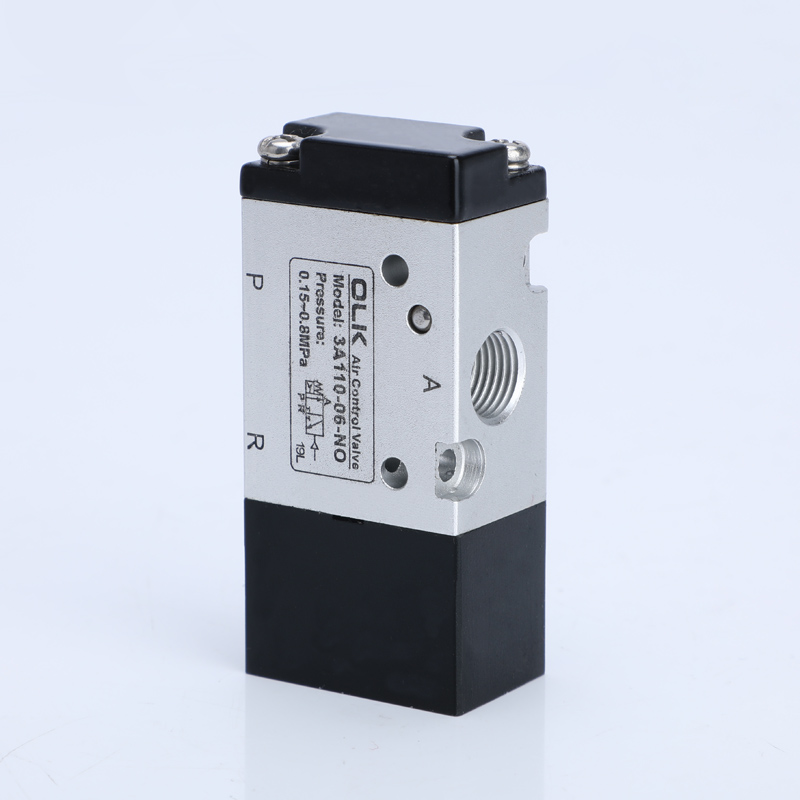

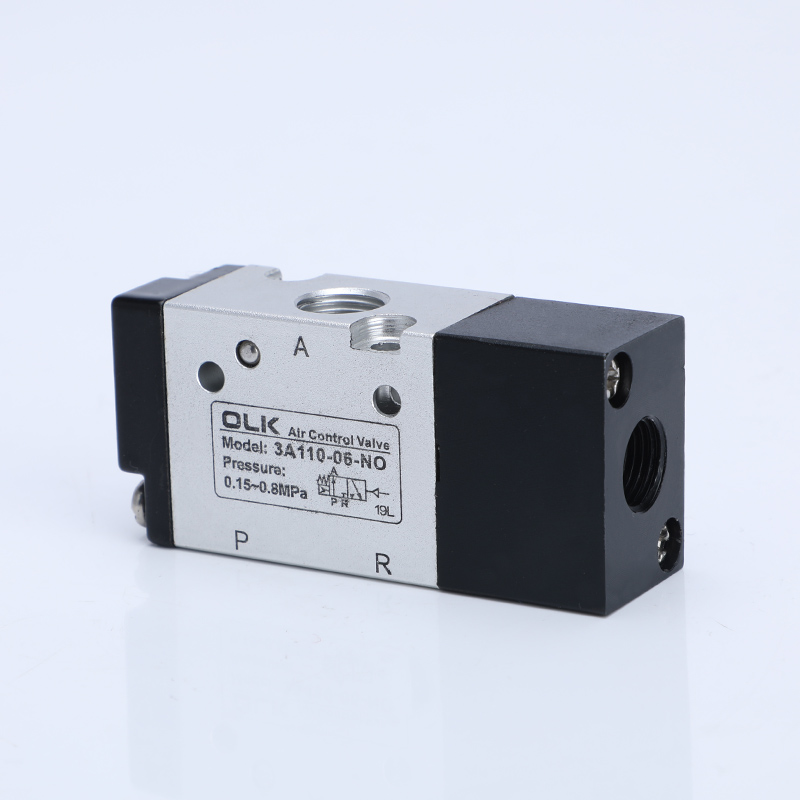

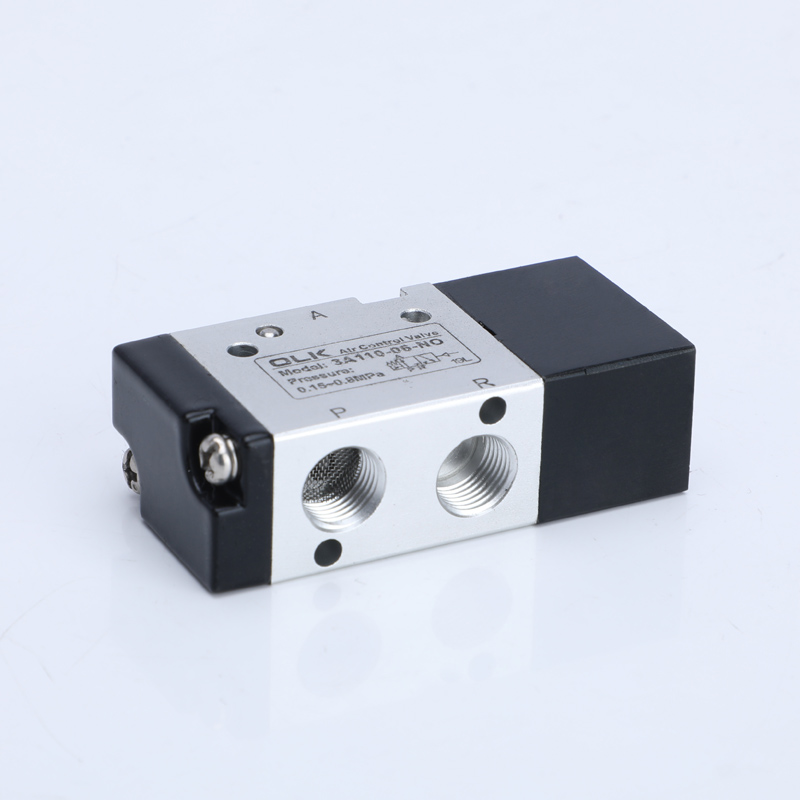

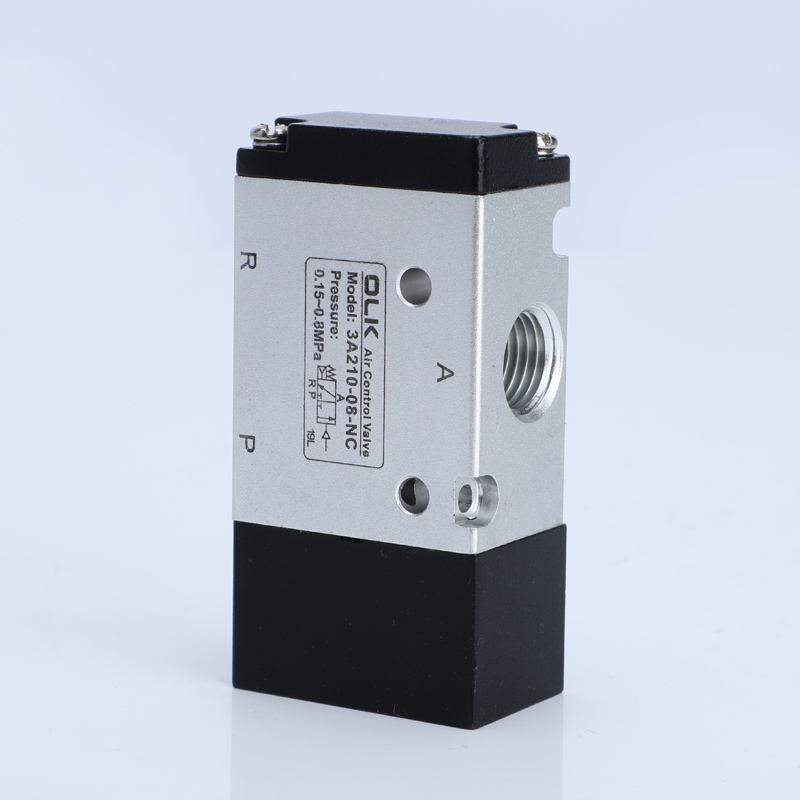

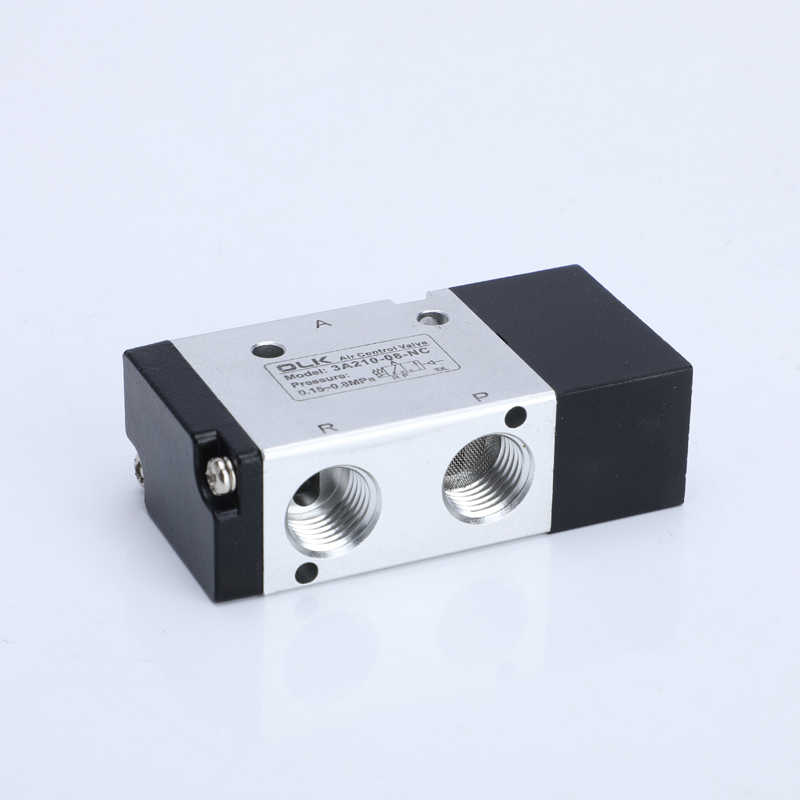

Brand:
OLKSeries:
3AInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

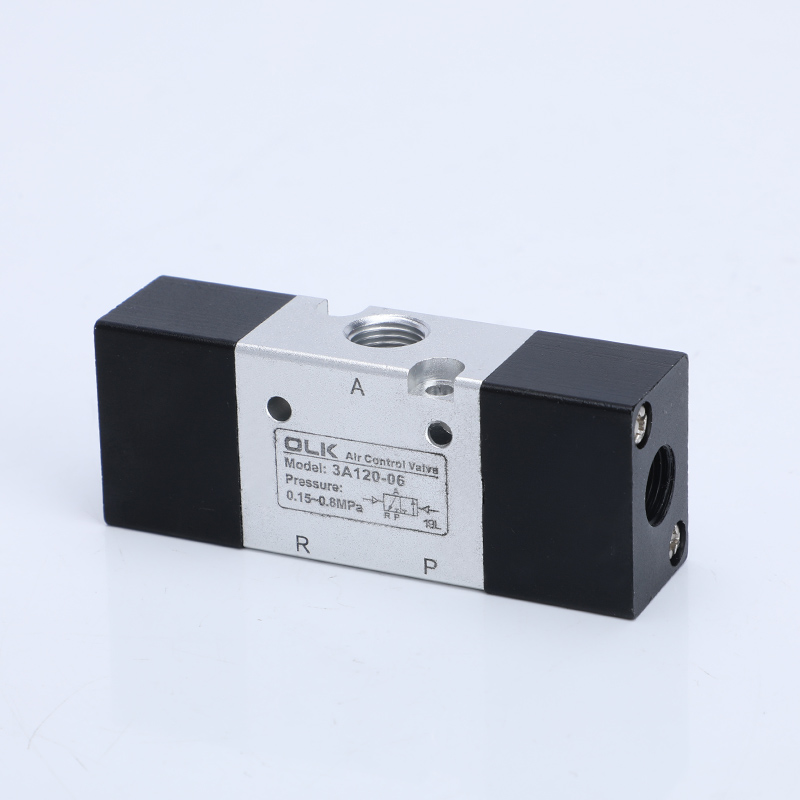

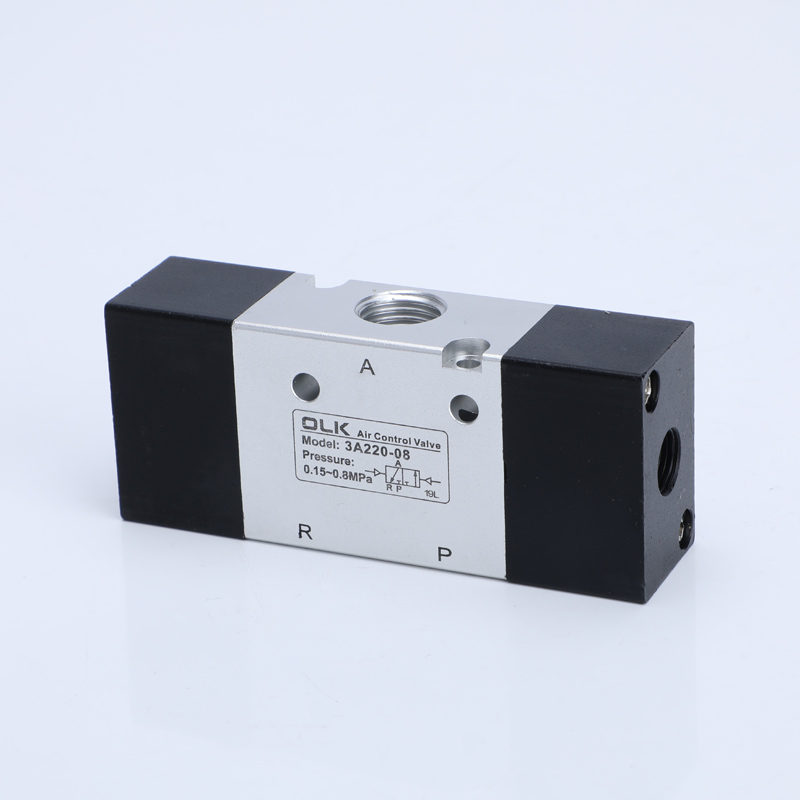

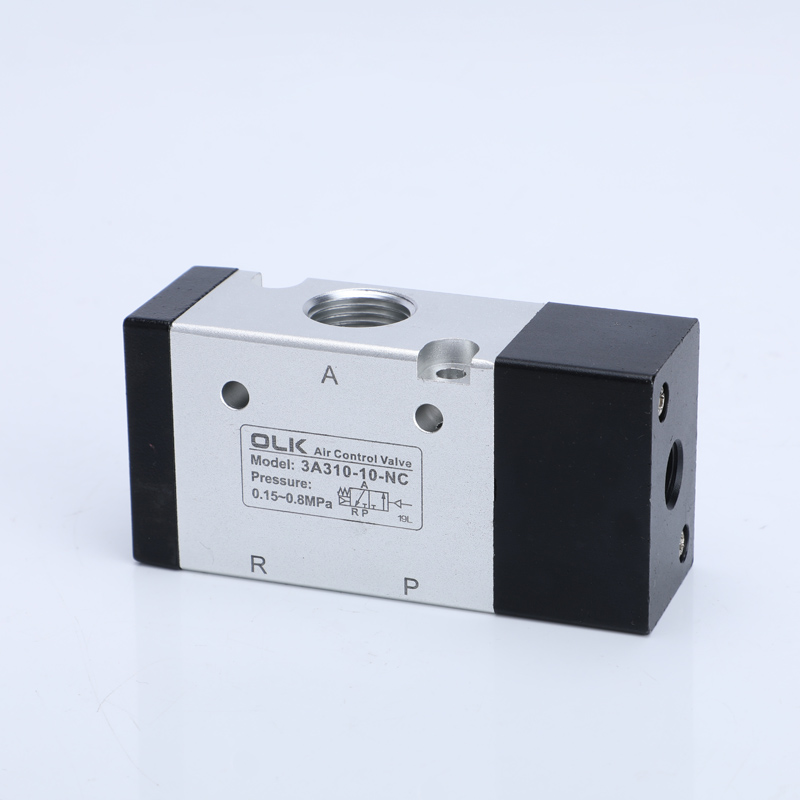

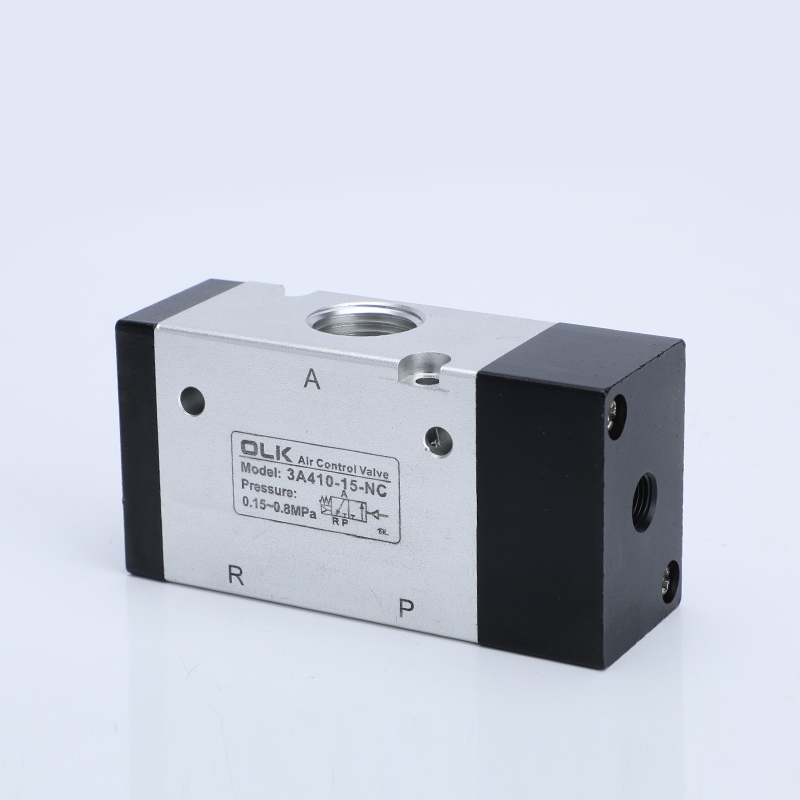

2 position 3 wayKatup Kontrol Udara Seri 3A Katup arah pneumatik 3 Way yaiku katup arah cairan sing cocog kanggo hawa minangka medium kerja.
Produk kasebut nduweni tekanan udara wiwitan sing sithik, kanthi jinis kontrol siji-sirah sing nampilake reset spring lan jinis kontrol dual-head kanthi fungsi memori posisi.
Bolongan utama diproses kanthi teknologi khusus, nyebabake resistensi gesekan sing sithik, ora perlu pelumasan lenga, siklus urip sing stabil, lan umur layanan sing dawa.
Struktur kasebut entheng lan gampang dipasang.
Produsen Ouleikai (OLK) nyedhiyakake layanan awak tutup sing disesuaikan, ngidini perawatan permukaan tutup sing beda.
Katup kontrol udara seri 3A 3 cara lan katup kontrol aliran digunakake ing peralatan otomasi kemasan, kontrol robot, sistem udara kompres, lan lapangan liyane.
SIMBOL:
Kode pesenan
3A
3
10
08
NO
MODEL
KODE
JENIS VALVE
UKURAN PORT
JENIS AKSI
3A: 2 posisi katup 3 arah
1:100 seri
10: akting tunggal
06:G1/8
NO: Biasane mbukak
2:200 seri
20: tumindak pindho
08:G1/4
NC: Biasane cedhak
3:300 seri
10:G3/8

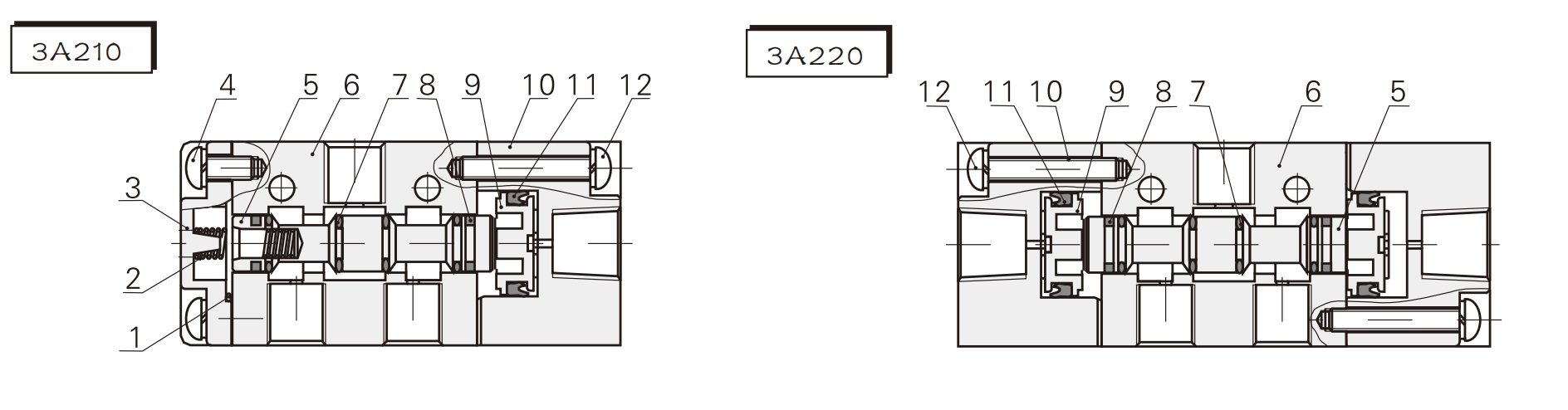

1. Piston-jinis struktur karo sealing banget lan kinerja responsif.
2. Kontrol pneumatik dual-head kanthi fungsi memori.
3. Bolongan internal diproses kanthi teknik khusus, nyebabake resistensi gesekan sing kurang, tekanan wiwitan sing kurang, lan umur sing luwih dawa.
4. Mbutuhake ora lubrication lenga.
5. Gampang instalasi karo sawetara posisi soyo tambah.
6. Bisa digabungake karo pemasangan katup baseplate, ngirit ruang instalasi.
|
medium kerja |
Udara (disaring liwat saringan luwih saka 40μm) |
|
Tumindak |
kontrol udara njaba |
|
lubricating |
ora perlu |
|
Rentang tekanan kerja MPa (psi) |
0.15∼0.8(21~114) |
|
Dijamin tahan tekanan |
1.5MPa (215psi) |
|
Suhu kerja °C |
-20∼70 |
|
Frekuensi operasi maksimum |
5 kaping/detik |
|
Bahan awak |
paduan aluminium |
|
model |
diameteripun Port |
nomer posisi |
Luas penampang efektif mm² (nilai CV) |
|
3A110-M5 |
M5 |
Loro posisi telung cara |
5.5(0.3) |
|
3A120-M5 |
M5 |
Loro posisi telung cara |
5.5(0.3) |
|
3A110-06 |
G1/8 |
Loro posisi telung cara |
12.0(0.67) |
|
3A120-06 |
G1/8 |
Loro posisi telung cara |
12.0(0.67) |
|
3A210-06 |
G1/8 |
Loro posisi telung cara |
14.0(0.7) |
|
3A220-06 |
G1/8 |
Loro posisi telung cara |
14.0(0.7) |
|
3A210-08 |
G1/4 |
Loro posisi telung cara |
16.0(0.89) |
|
3A220-08 |
G1/4 |
Loro posisi telung cara |
16.0(0.89) |
|
3A310-08 |
G1/4 |
Loro posisi telung cara |
25.0(1.39) |
|
3A320-08 |
G1/4 |
Loro posisi telung cara |
25.0(1.39) |
|
3A310-10 |
G3/8 |
Loro posisi telung cara |
30.0(1.67) |
|
3A320-10 |
G3/8 |
Loro posisi telung cara |
30.0(1.67) |
|
3A410-15 |
G1/2 |
Loro posisi telung cara |
50.0(2.79) |
|
3A420-15 |
G1/2 |
Loro posisi telung cara |
50.0(2.79) |
Pitakonan:
Apa seri 3A bisa diganti dadi NO utawa NC?
Panggantos mandhiri umume ora dianjurake amarga beda struktural ing NO / NC ana hubungane karo trim, orientasi musim semi, lsp.
Rekomendasi: Mbusak pilihan NO utawa NC nalika nggawe pesenan
Yen model kudu diganti, awak tutup bisa diganti utawa kabeh tutup bisa diganti kanggo njamin linuwih
Apa katup pneumatik seri 3A NO / NC tegese padha karo katup solenoid NO / NC?
Konsisten ing makna: NO=biasane mbukak /NC=biasane ditutup
Nanging, katup kontrol pneumatik beroperasi kanthi sinyal tekanan udara, lan katup solenoid beroperasi kanthi gaya solenoid kumparan. Loro prinsip kasebut beda.
Apa Seri 3A NO/NC ndhukung sertifikasi CE?
OLK Kasedhiya ing: Sertifikasi CE (EMC+LVD).

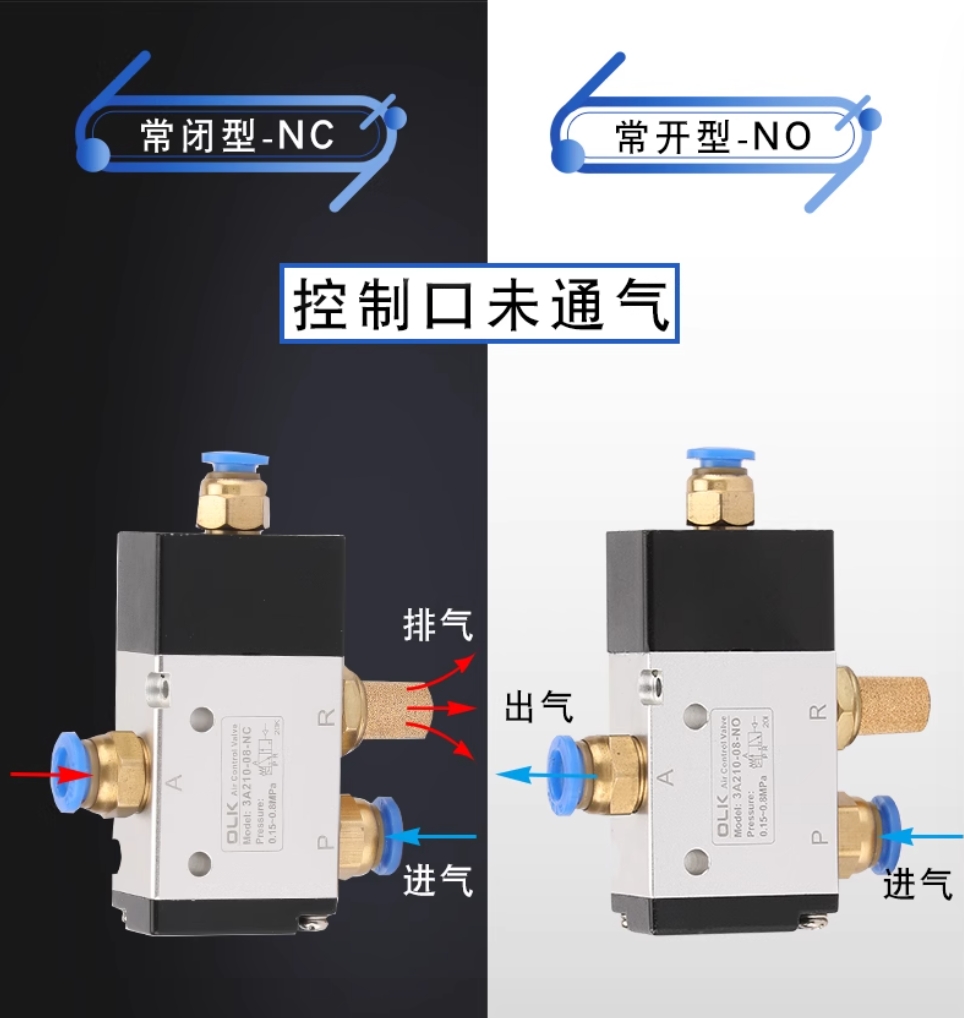

Apa prabédan antarane NO lan NC saka seri 3A?
NC (biasane ditutup): tutup ditutup nalika ora ana udara, lan mung bisa dibukak sawise didorong dening sinyal / tekanan udara.
NO (biasane mbukak): katup tetep mbukak kanthi alami nalika ora ambegan, lan nutup sawise nampa sinyal kasebut.
