Katup Kontrol Tombol Mekanik Seri M3 3 Way

Model:M3B

Sugeng rawuh ing M3 Series Mechanical Button Control Valve 3 Way saka pabrik kita kapan wae. Kita bakal menehi sampeyan rega diskon pabrik kanggo produk kita. Pneumatik OLK yaiku katup kontrol tombol mekanik seri M3 3 cara produsen lan pemasok ing China.

Kirim Pitakonan

Deskripsi Produk

Ouleikai M3 seri airtac-jinis 3/2 cara katup mechanical duwe 2 negara operasi lan 3 path selections.M3 katup mechanical cocok kanggo macem-macem skenario kontrol pneumatik.Struktur piston-jinis M3 mechanical katup kontrol pasukan ora kena pengaruh tekanan kerja. stabil, dipercaya, lan awet, cocok kanggo lingkungan kerja sing stabil jangka panjang, kayata kontrol pneumatik ing jalur produksi otomatis kaya garis perakitan lan garis kemasan.

simbol:

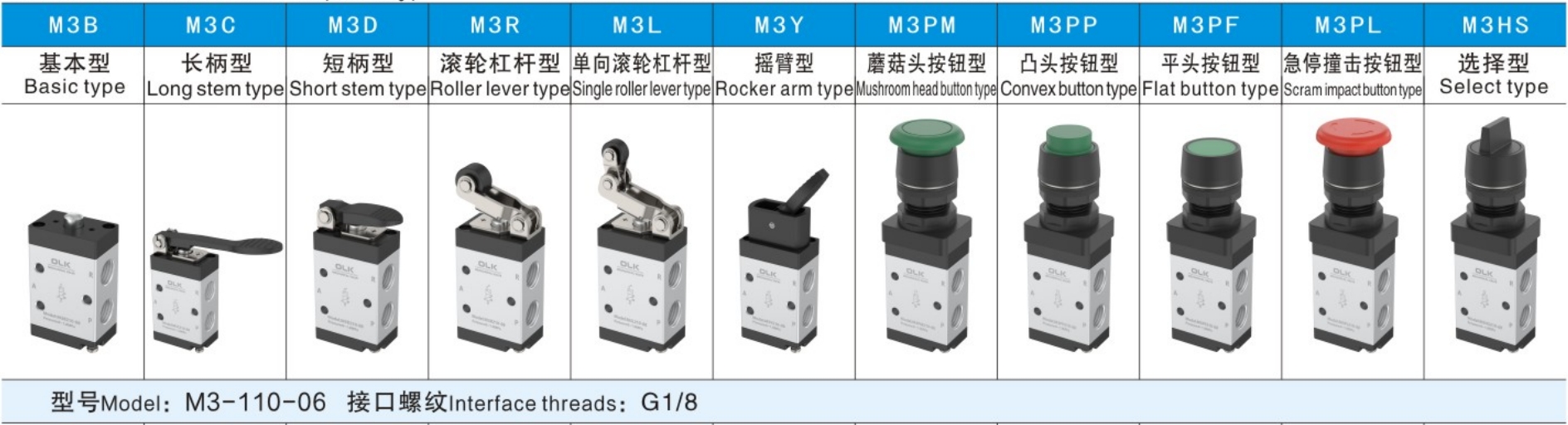

Kode pesenan
M3	PM	210	06	R
SERI	Tipe tombol	kode	UKURAN PORT	Warna tombol

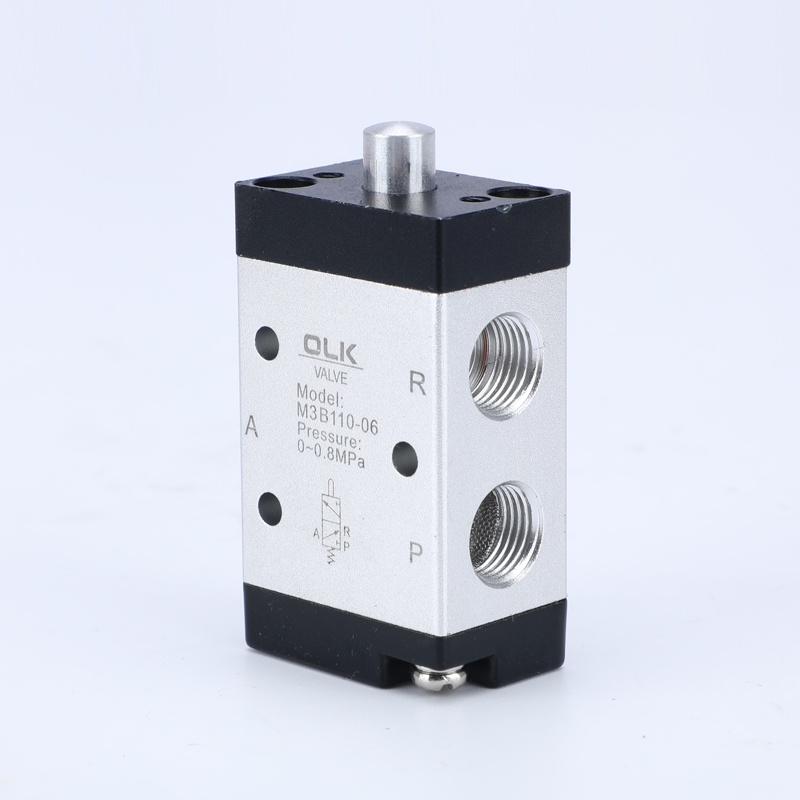

M3: Mseries 2 posisi 3 cara	B: Tipe Dasar (M3B)	110:110 seri kontrol tunggal	100:06:G1/8	PL: RED

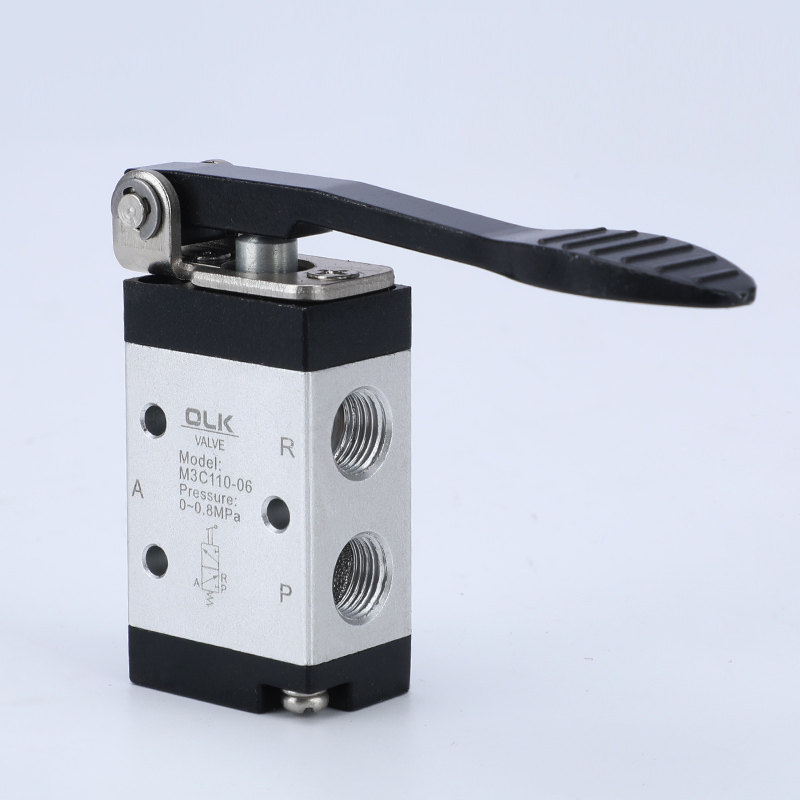

	C: Tipe Gagang Panjang (M3C)	210:210 seri kontrol tunggal	200:06:G1/8	PP/PF/PM/HS: RED Ijo Ireng

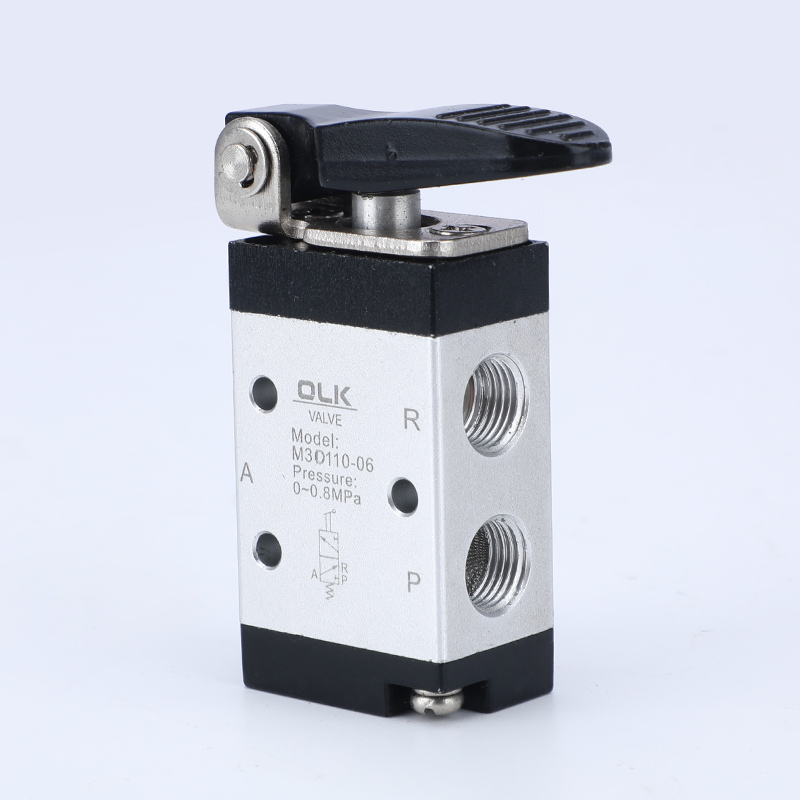

	D: Tipe Gagang Cekak (M3D)		200:08:G1/4

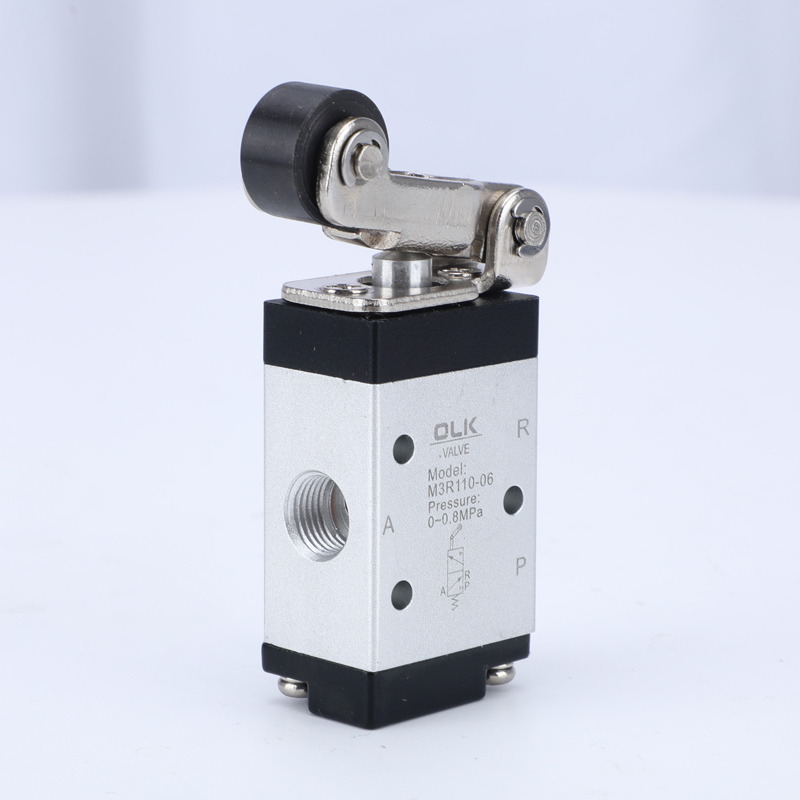

	R: Tipe Tuas Rol (M3R)

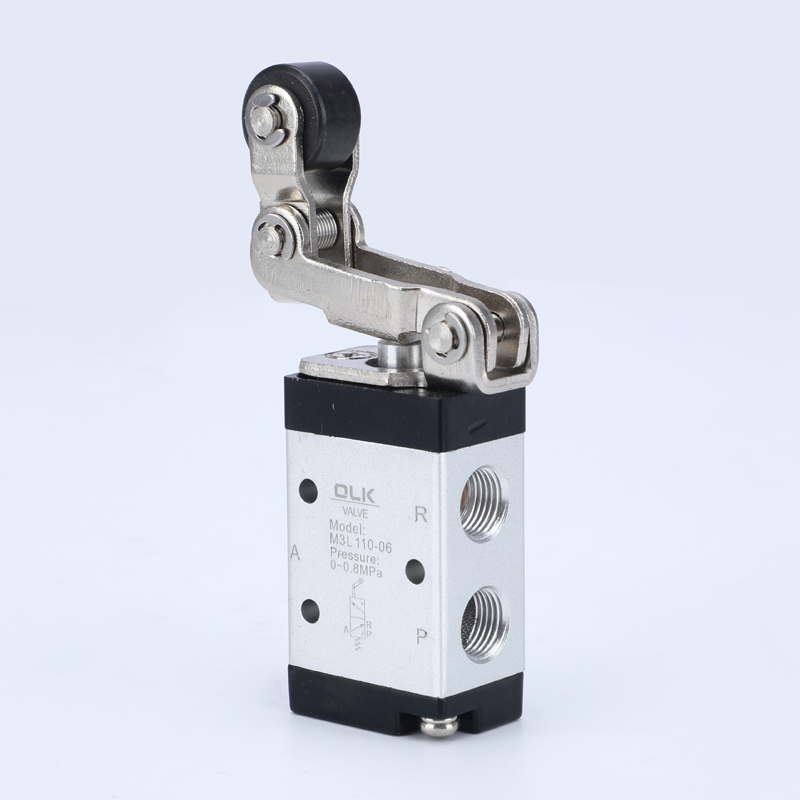

	L: Tipe Tuas Rol Searah (M3L)

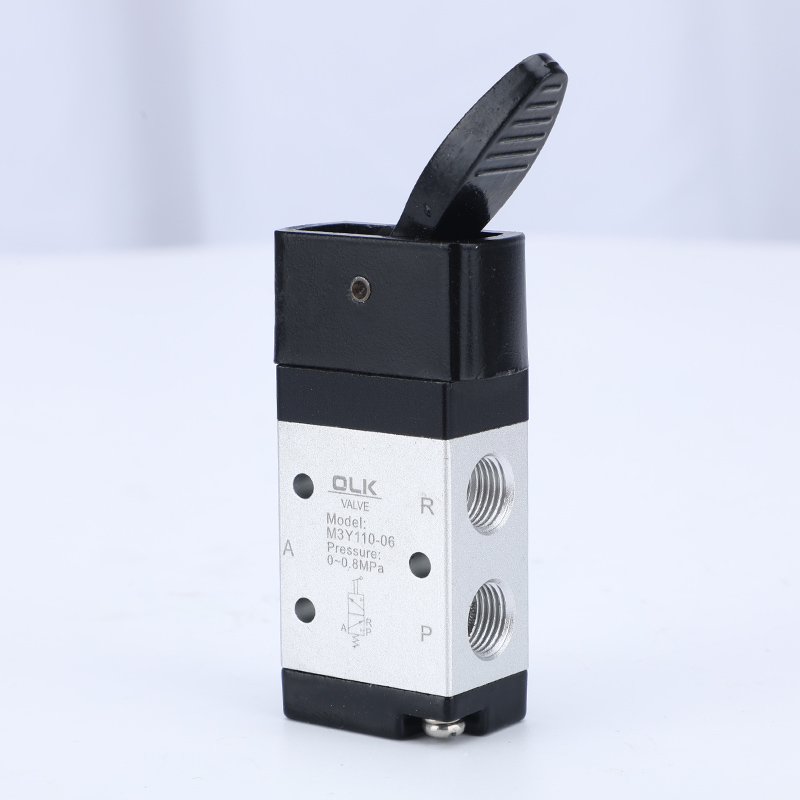

	Y: Tipe Lengan Rocker (M3Y)

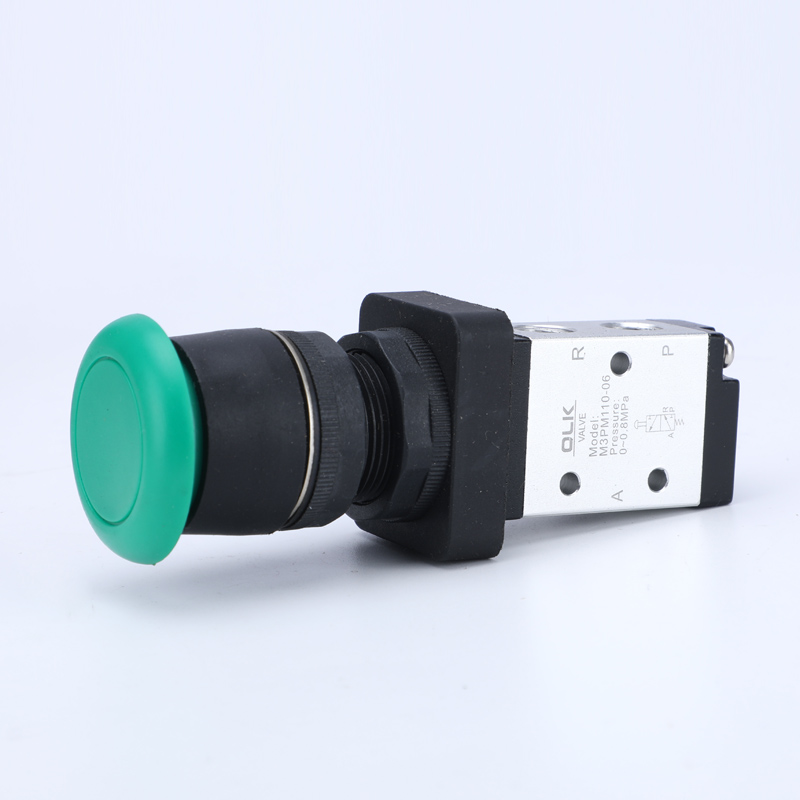

	PM: Jinis Tombol Kepala Jamur (M3PM)

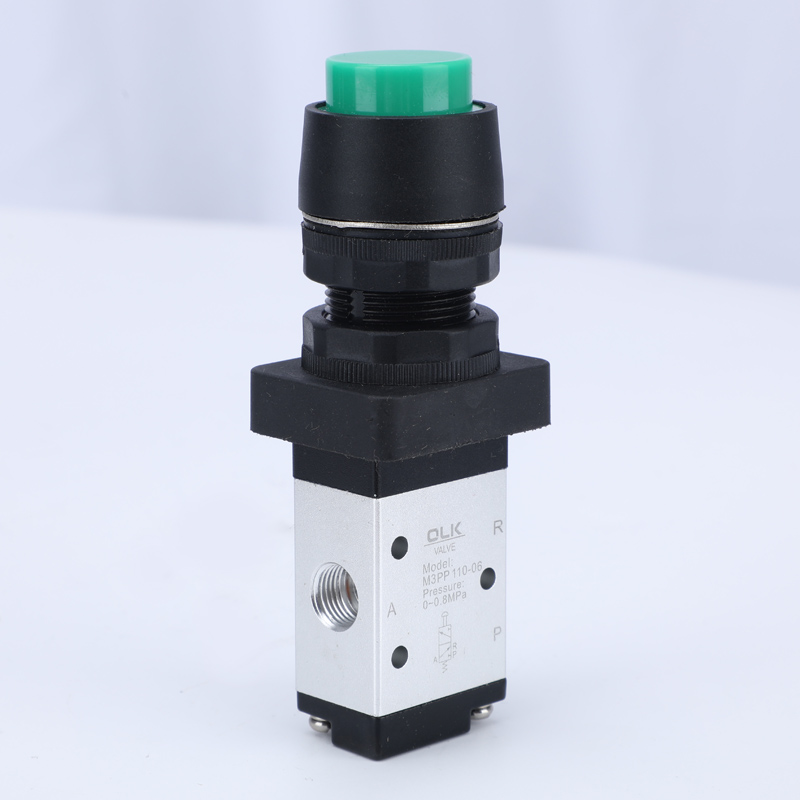

	PP:Tipe Tombol Kepala Ngangkat (M3PP)

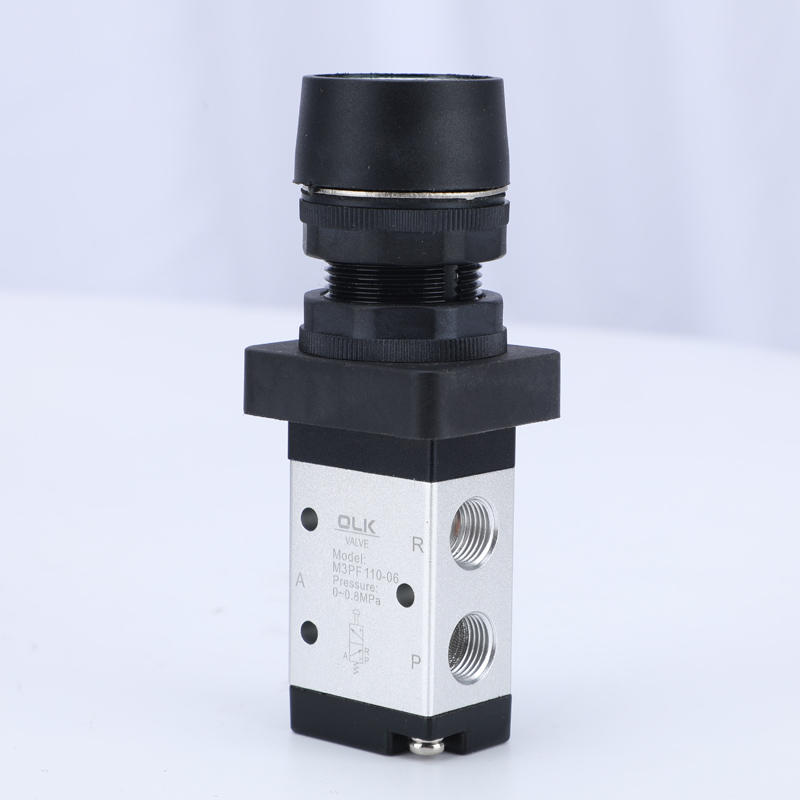

	PF: Tipe Tombol Kepala Datar (M3PF)

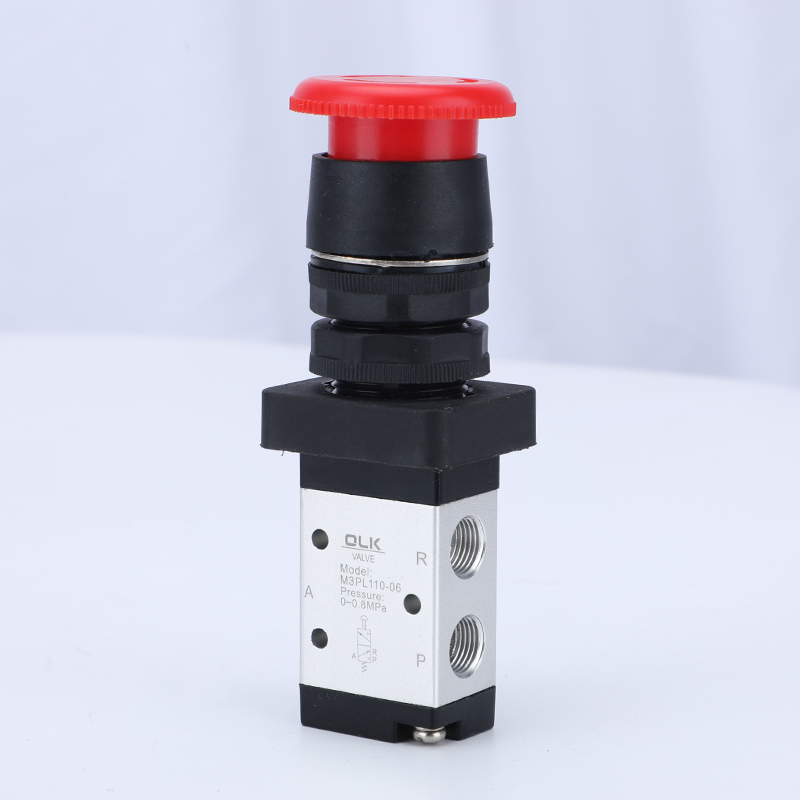

	PL: Tipe Tombol Stop Dampak Darurat (M3PL)
	HS: Tipe Pemilih (M3HS)

OULEIKAI M3 seri 2/3 katup kontrol tombol mekanik Karakteristik produk

1. Port exhaust dumunung ing awak, nggampangake instalasi muffler kanggo nyuda gangguan lan polusi.

2. Seri M3B, M3R, lan M3L mbutuhake pasukan eksternal kanggo ngoper sing diwenehake dening mekanisme eksternal, cocok kanggo deteksi posisi utawa switch stroke.

3. Seri M3C, M3D, M3Y, M3PF, M3PM, M3PP, lan M3PLM3HS dioperasikake kanthi manual, kanthi macem-macem wangun struktur kepala kontrol kanggo panggunaan sing trep ing kahanan sing beda.

4. Struktur jinis piston, gaya kontrol ora kena pengaruh tekanan kerja (yaiku, ora ana tekanan bali), sealing ring njero, sealing sing apik, lan switch fleksibel.

5. Ora perlu kanggo lubrication lenga.

6. Instalasi trep lan nggunakake karo sawetara posisi soyo tambah.

7. Kepala kontrol seri M3C, M3D, M3Y, M3R, lan M3L digawe saka bahan logam kanggo umur dawa lan linuwih.

M3 SERIES Katup kontrol tombol mekanik 3 arah Parameter umum

Model

M3B

M3C

M3D

M3R

M3L

M3Y

M3PM

M3PP

M3PF

M3PL

M3HS

Media kerja

Udara (Saring liwat layar panyaring luwih saka 40μm)

Mode tumindak

Kontrol eksternal jinis tumindak langsung

Ukuran Port

05:M5;06:G1/8;08:G1/4

Area cross-sectional sing efektif

MINI

05:2.5mm²(Cv=0.14)

110

06:8.0mm²（Cv=0.45）

210

06:9.0mm²（Cv=0.5）; 0.8:12.0mm²(Cv=0.67)

posisi

3/2 Port

ORA PERLU

Range tekanan

0-1.0MPa (0-145psi)

Tekanan bukti

1.5MPa (215psi)

Tekanan Woking

'-20-70 ℃

Bahan Badan

Aluminium Alloy Kab

M3 SERIES Katup kontrol tombol mekanik 3 cara Pasang lan aplikasi:

Cegahan

1) Bagian kontrol digawe saka plastik rekayasa, lan mung operasi manual sing diidini. Aja nggunakake impact logam kanggo ngalih tutup.

2) Seri M3B, M3C, M3D, M3PM, M3PF, lan M3PP kanthi otomatis direset. Klep manual M3Y, M3HS, lan M3PL direset kanthi manual. Sawise mencet M3PL menyang posisi bandha, tombol rotary kudu diputer kanggo ngreset.

3) Pay manungsa waé menyang stroke reversing. Nalika sembarang pasukan external nimbulaké tutup kanggo mbalikke, dhasar mbalikke stroke ngirim ora ngluwihi sawetara reversing stroke ditemtokake ing kontrol Tabel stroke, digunakake bakal nimbulaké karusakan kanggo awak tutup.

4) Katup rol siji-arah M3L mung bisa ngalih ing arah siji (ngetok saka tengen ngiwa). Dampak ora bener ing arah liyane (mlengkung kiwa nengen).

5) Kombinasi sirah kontrol bisa dipesen kanthi kapisah.
