Katup Kontrol Tombol Mekanik Seri M5 5 Cara

Model:M5 mechanical valve

OLK minangka produsen lan pemasok Tombol Kontrol Mekanik Seri M5 profesional 5 Way ing China. Yen sampeyan kasengsem ing produk katup mekanik seri M5, hubungi kita. We tindakake kualitas liyane njamin sing rega kalbu, darmabakti layanan.

Kirim Pitakonan

Deskripsi Produk

AIRTAC TYPE M5 series 5/2 way mechanical button valve manufacutered by OLK pneumatic company.M5 mechanical valve is a sliding column structure.The exhuaust ports located on valve body.M5 button valve bakal luwih gampang kanggo nginstal muffler kanggo nyuda gangguan lan polusi. .M5 Series Mechanical Button Control Valve 5 Way, nalika M5-210 nawakake G1 / 8 lan G1 / 4 Utas antarmuka.

simbol:

Kode pesenan
M5	PM	210	06	R
	Tipe tombol	Kode	UKURAN PORT	Warna tombol
M5: jinis M	B: Tipe Dasar (M5B)	110:110 seri kontrol tunggal	100:06:G/18	PL: RED
	C: Tipe Gagang Panjang (M5C)	210:210 seri kontrol tunggal	200:06:G1/8	PP/PF/PM/HS: RED, Ijo, Ireng
	D: Tipe Cendhak (M5D)		200:08G1/4
	R: Tipe Tuas Rol (M5R)
	L: Tipe Tuas Rol Searah (M5L)
	Y: Tipe Lengan Rocker (M5Y)
	PM: Tipe Tombol Kepala Jamur (M5PM)
	PP:Tipe Tombol Kepala Ngangkat (M5PP)
	PF: Tipe Tombol Kepala Datar (M5PF)
	PL: Tipe Tombol Stop Dampak Darurat (M5PL)
	HS: Tipe Pemilih (M5HS)

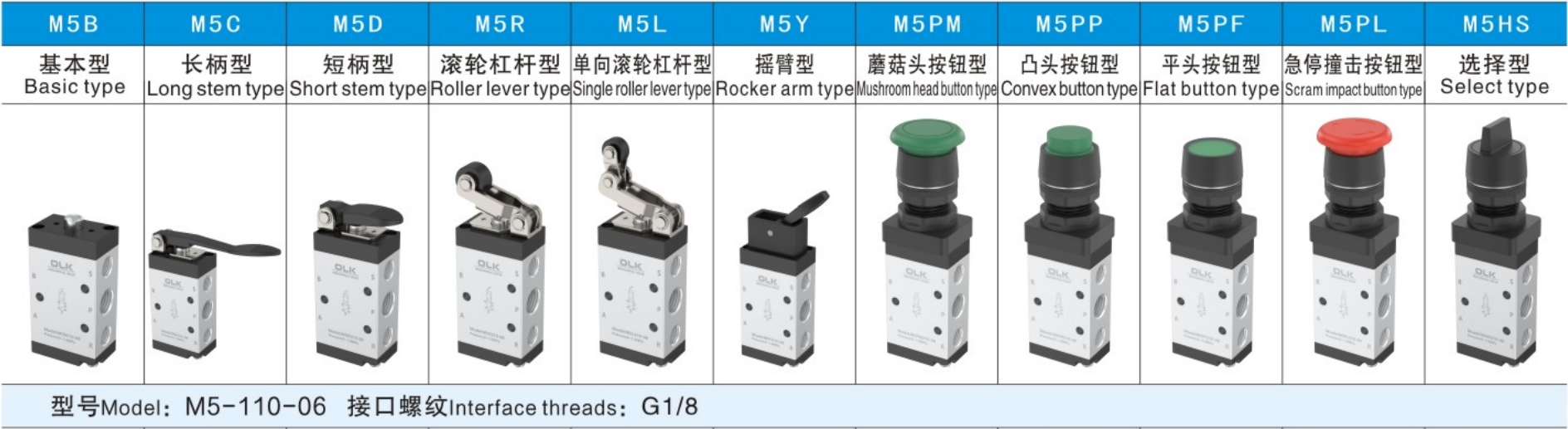

Jinis tombol sing kasedhiya kalebu:

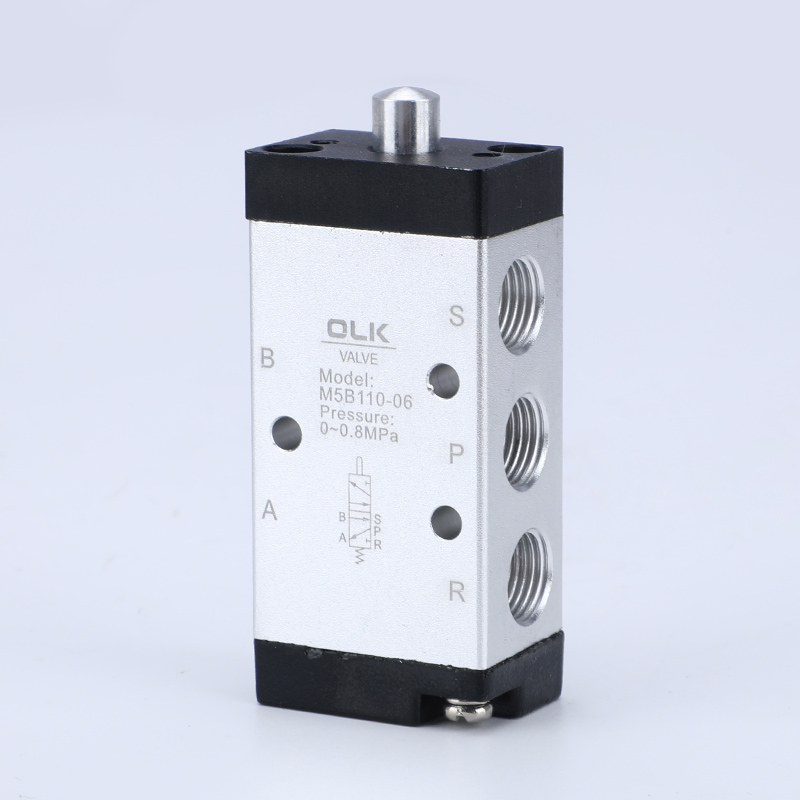

- Tipe dhasar (M5B)

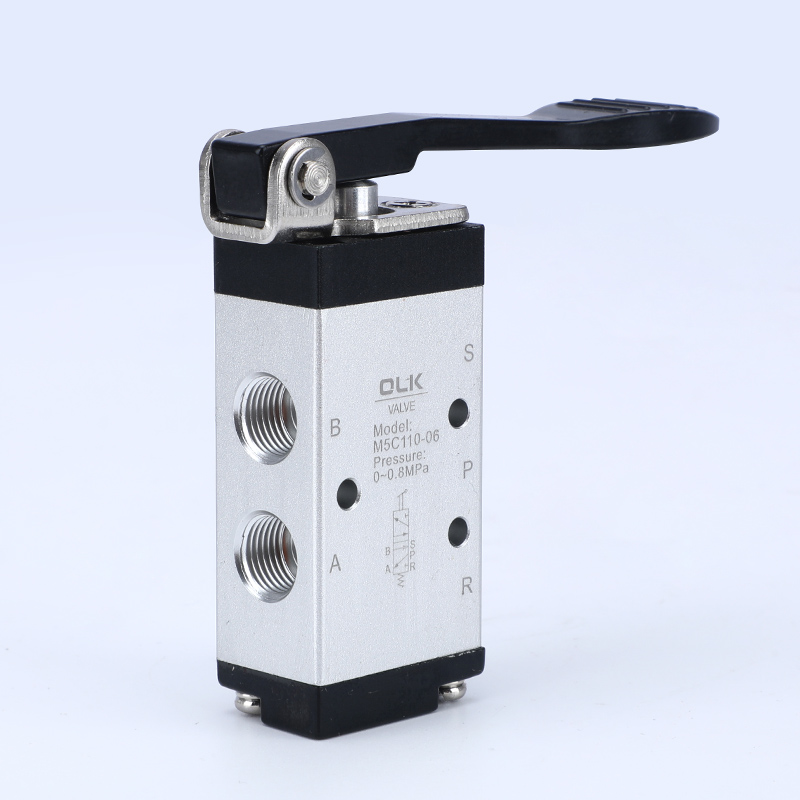

- Tipe Gagang Panjang (M5C)

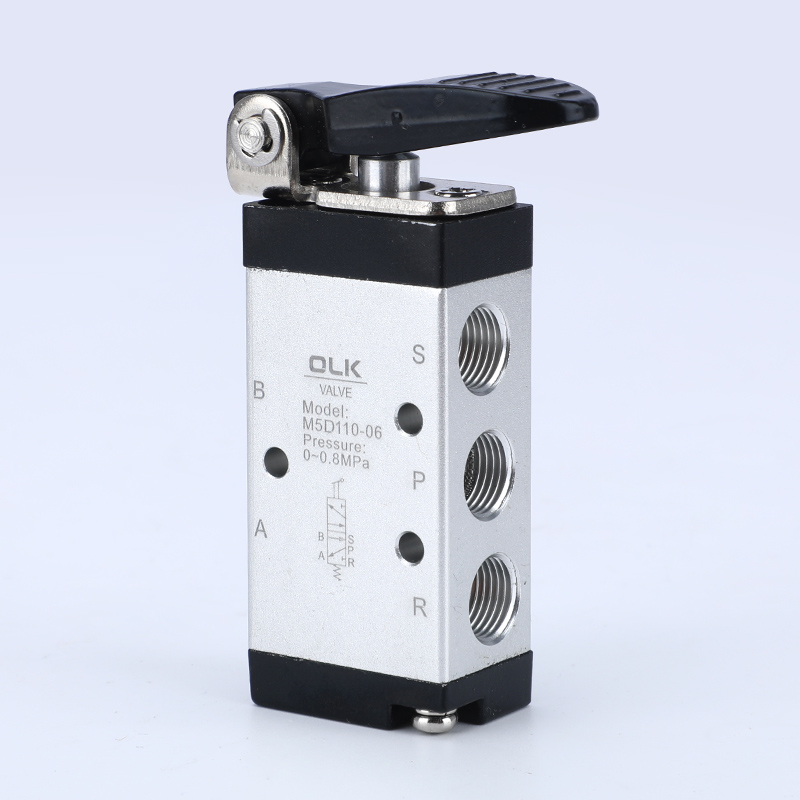

- Tipe Gagang Pendek (M5D)

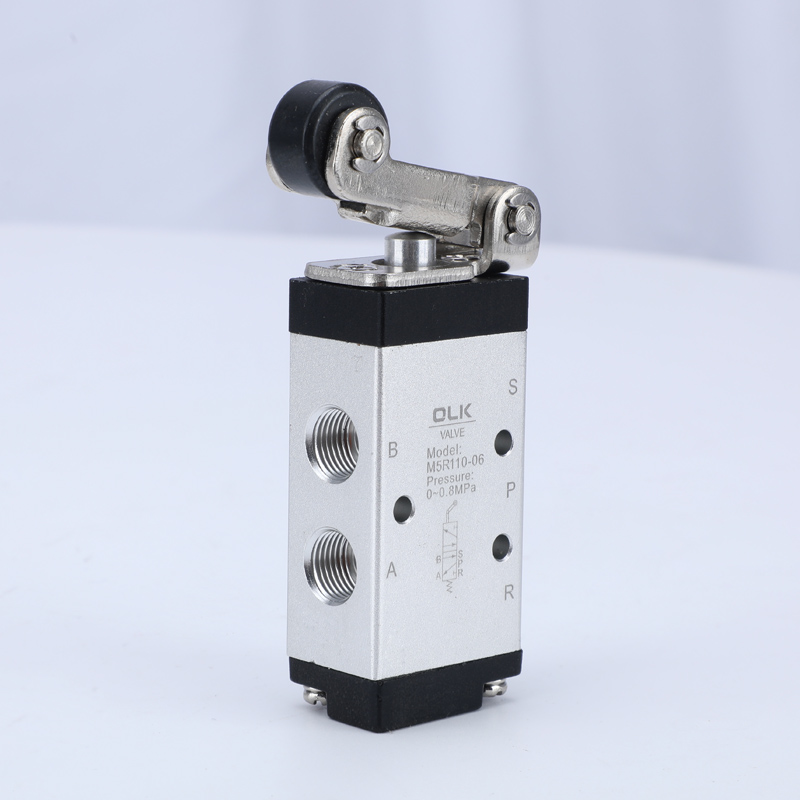

- Tipe Lever Roller (M5R)

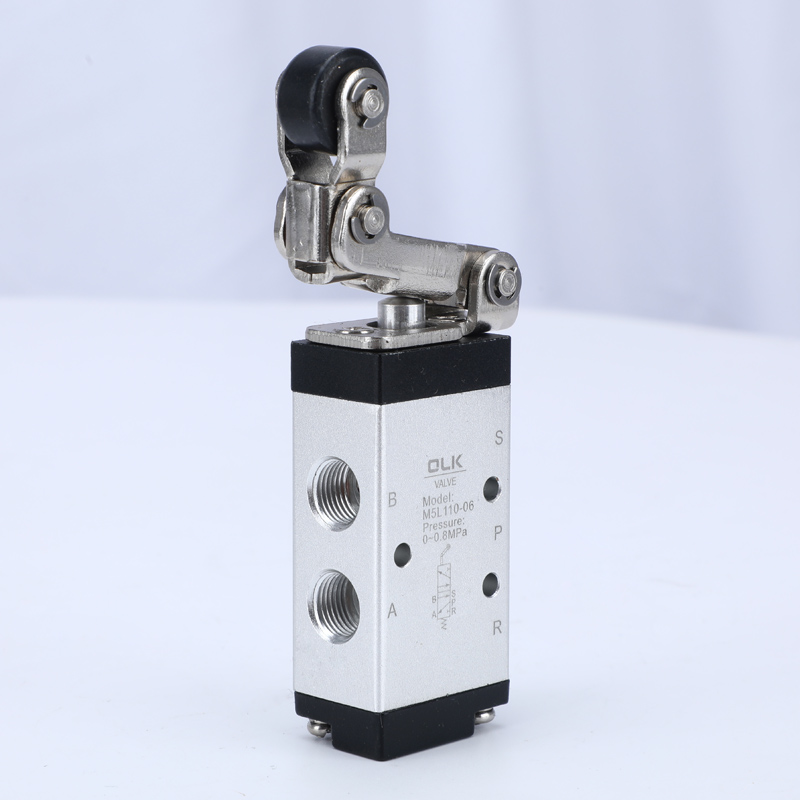

- Tipe Tuas Rol Searah (M5L)

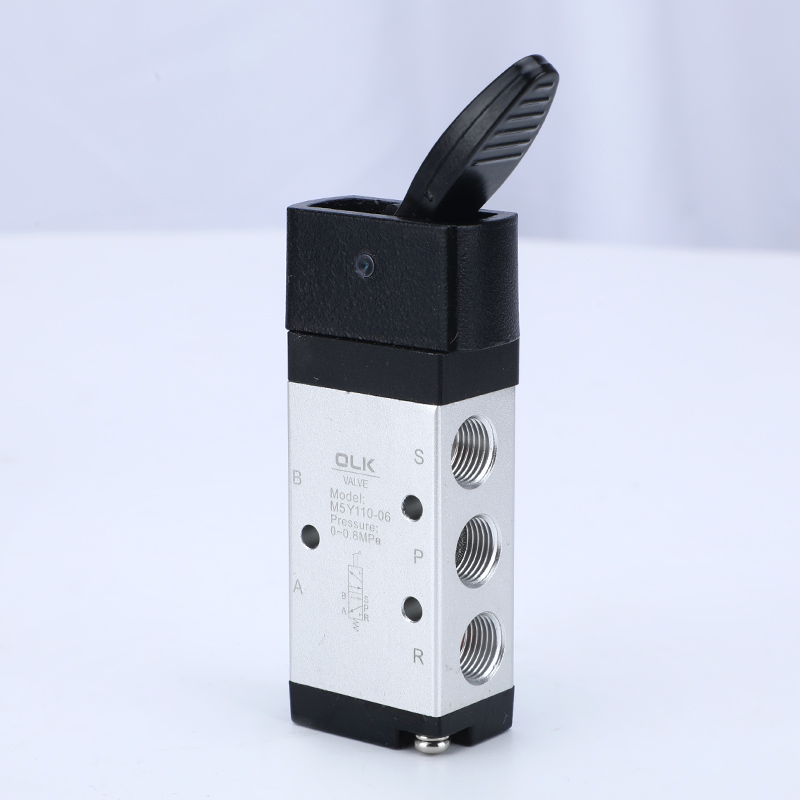

- Tipe Rocker Arm (M5Y)

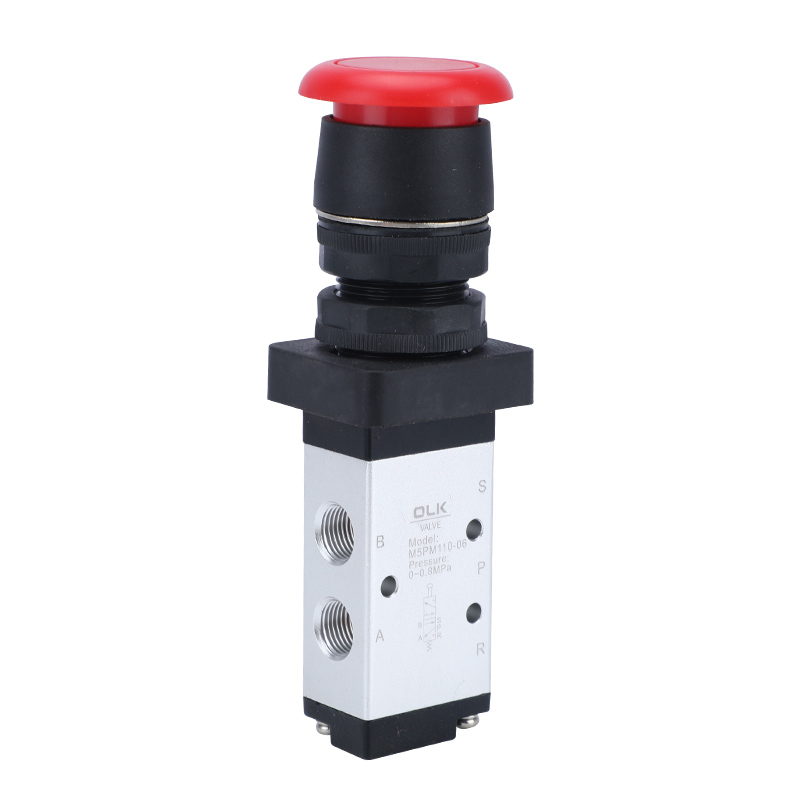

- Tipe Tombol Kepala Jamur (M5PM)

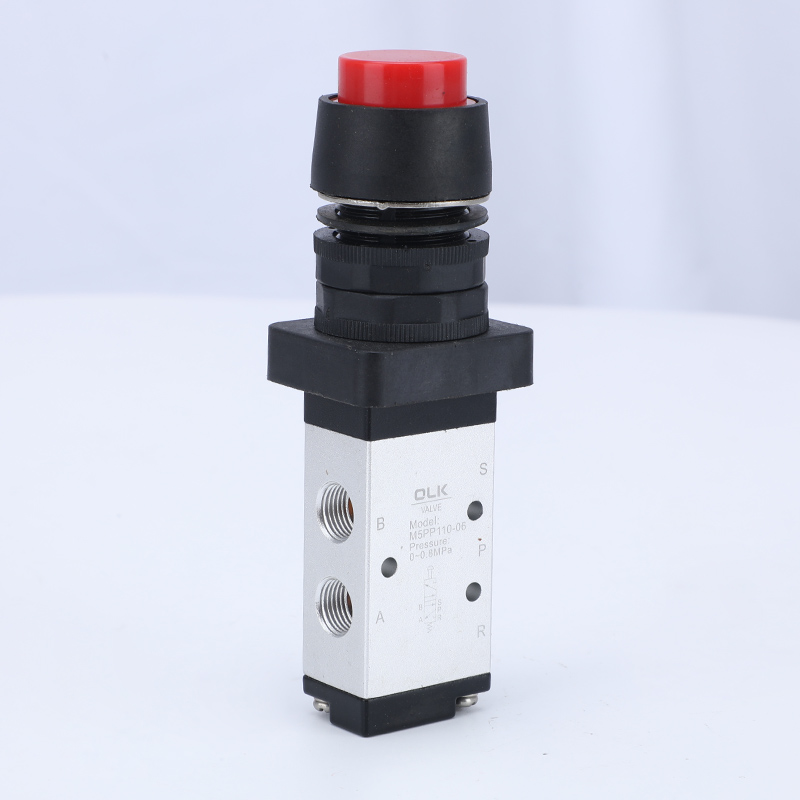

- Tipe Tombol Kepala Ngangkat (M5PP)

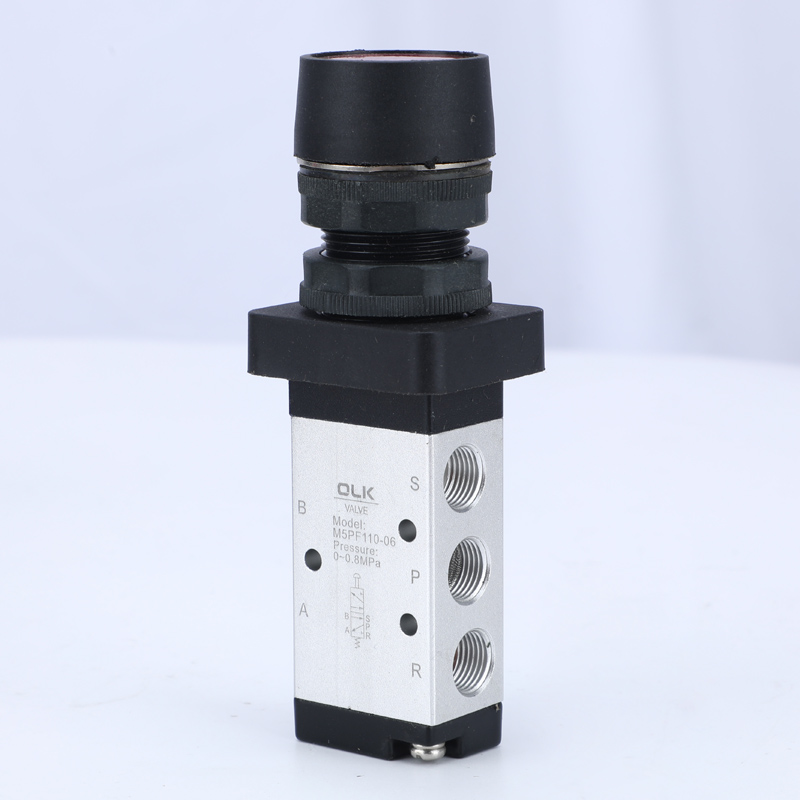

- Tipe Tombol Kepala Datar (M5PF)

- Jinis Tombol Stop Dampak Darurat (M5PL)

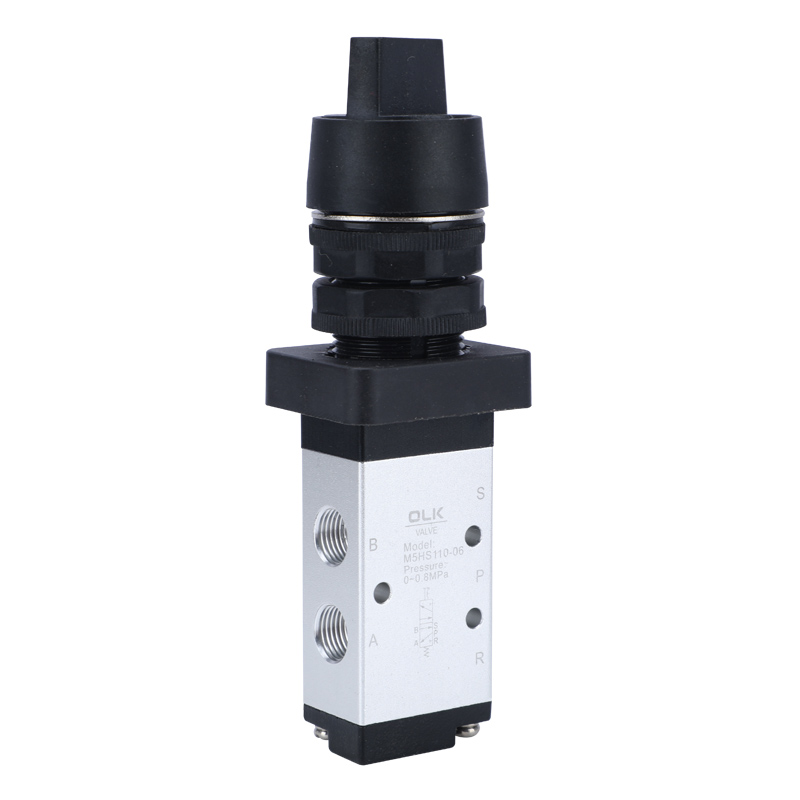

- Tipe pamilih (M5HS)

Kanggo jinis PM, PP, lan PF, ana telung warna tombol sing bisa dipilih: abang, ijo, lan ireng.

OULEIKAI seri M5 katup kontrol tombol mekanik Karakteristik produk

1. Port exhaust dumunung ing awak, nggampangake instalasi silencer kanggo nyuda gangguan lan polusi.

2. Seri M5B, M5R, M5L mbutuhake pasukan eksternal kanggo ngoper, diwenehake dening mekanisme eksternal, cocok kanggo deteksi posisi utawa switch stroke.

3. M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS seri dioperasikake kanthi manual karo macem-macem kepala kontrol struktural kanggo penak ing kahanan beda.

4. Struktur kolom geser, pasukan kontrol ora kena pengaruh tekanan kerja (yaiku, ora ana efek tekanan bali), segel cincin njero kanggo sealing sing apik, switch fleksibel.

5. Ora perlu kanggo lubrication lenga.

6. Multiple posisi panginstalan kanggo gampang nggunakake.

7. Kepala kontrol seri M5C, M5D, M5Y, M5R, M5L digawe saka logam, njamin umur dawa lan linuwih lan stabilitas.

Katup kontrol tombol mekanik seri M5 Parameter umum

medium kerja	Udara (disaring liwat saringan luwih saka 40μm)
Tumindak	Akting langsung njaba
Dhiameter port	05:M5,06:G1/8,08:G1/4
nomer posisi	2 posisi 5 cara
lubricating	ora perlu
Rentang tekanan kerja MPa (psi)	0∼1.0(~145)
Dijamin tahan tekanan	1.5MPa (215psi)
Suhu kerja °C	-20∼70
Area penampang mm² (nilai CV)	05:2.5(0.14),06:8(0.45),08:12(0.67)
Bahan awak	paduan aluminium

Katup kontrol tombol mekanik seri M5 Pasang lan aplikasi:

Cegahan

1) Bagian kontrol digawe saka plastik rekayasa, lan mung operasi manual sing diidini. Aja nggunakake impact logam kanggo ngalih tutup.

2) Seri M5B, M5C, M5D, M5PM, M5PF, lan M5PP direset kanthi otomatis. Klep manual M5Y, M5HS, lan M5PL direset kanthi manual. Sawise mencet M5PL menyang posisi bandha, tombol rotary kudu diputer kanggo ngreset.

3) Wigati marang stroke mundur. Nalika sembarang pasukan external nimbulaké tutup kanggo mbalikke, dhasar mbalikke stroke ngirim ora ngluwihi sawetara reversing stroke ditemtokake ing kontrol Tabel stroke, digunakake bakal nimbulaké karusakan kanggo awak tutup.

4) Katup rol siji-cara M5L mung bisa ngalih ing arah siji (ngetok saka tengen ngiwa). Dampak ora bener ing arah liyane (mlengkung ngiwa nengen).

5) Kombinasi sirah kontrol bisa dipesen kanthi kapisah.
