TCTC-M Bracket

Model:TC32

Minangka profesional TC / TC-M Bracket, sampeyan bisa njamin bracket TC / TC-m saka pabrik lan Olk bakal menehi layanan sing paling apik sawise sale lan kiriman pas wektune. Bracket instalasi standar kanggo bracket tengah TC / TC-m digawe saka cetakan injeksi wesi dhuwur, lan permukaan ditutup kanthi teknologi seng black, sing ora gampang tahan karat. Bracket TC / TC-M biasane diinstal ing posisi tengah silinder pneumatik, lan kurungan sing dipasang TC bisa didandani ing posisi apa wae. Silinder udara bisa ngayun ing sumbu kuping tengah, sing cocog kanggo silinder ukuran sing dawa. Desain bracket instalasi kanggo TC lan TC-m struktural stabil, mesthekake yen silinder udara ora goyangake sajrone gerakan timbal balik kanthi cepet.

Kirim Pitakonan

Deskripsi Produk

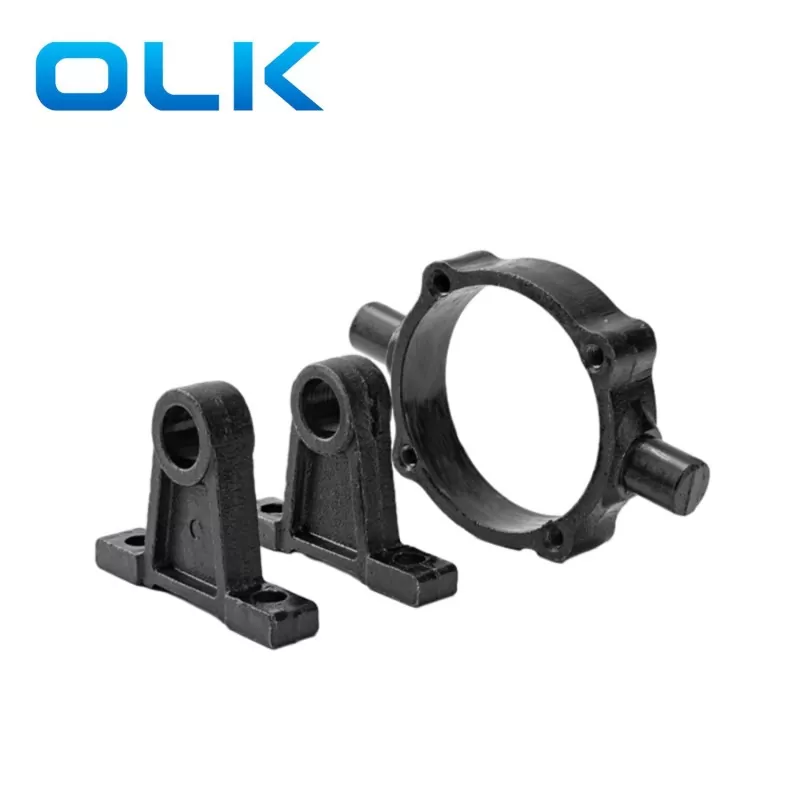

Dibandhingake karo bracket TC, bracket sing dipasangake TC-m duwe rong dhasar pemasangan TC-M luwih kuat, cocog kanggo aplikasi kanthi frekuensi operasi silinder utawa pasukan sing dhuwur.

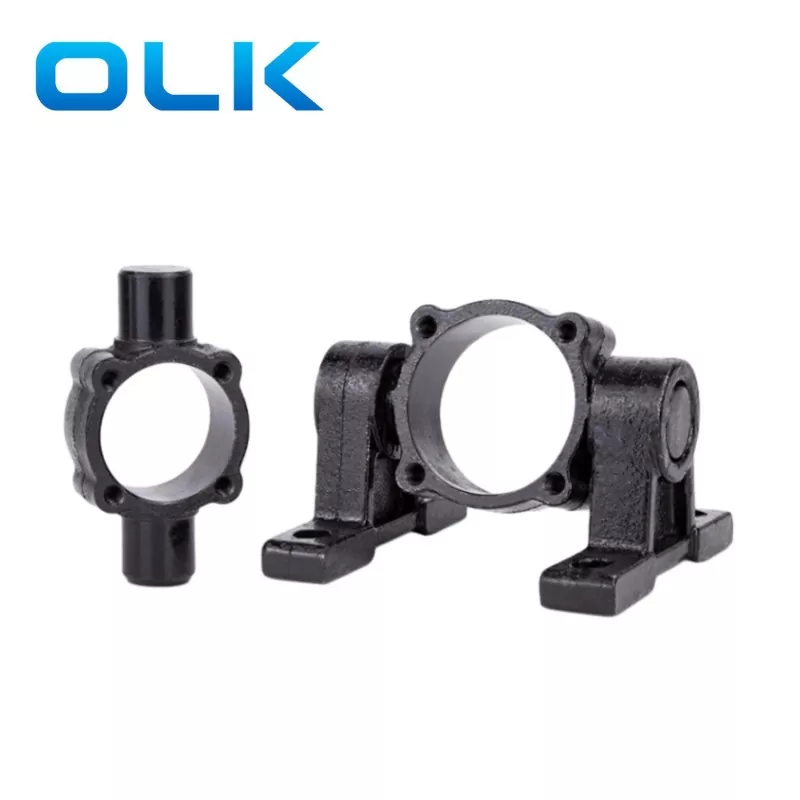

Loro-lorone TC lan TC-M makeding bracket miring duwe karakteristik rotasi 360 °. TC / TC-M bisa nindakake gerakan lengen rocker vertikal lan nyetel tingkat kebebasan gerakan silinder udara, cocog kanggo skenario kerja, peralatan ngurutake, peralatan ngurutake, lsp.

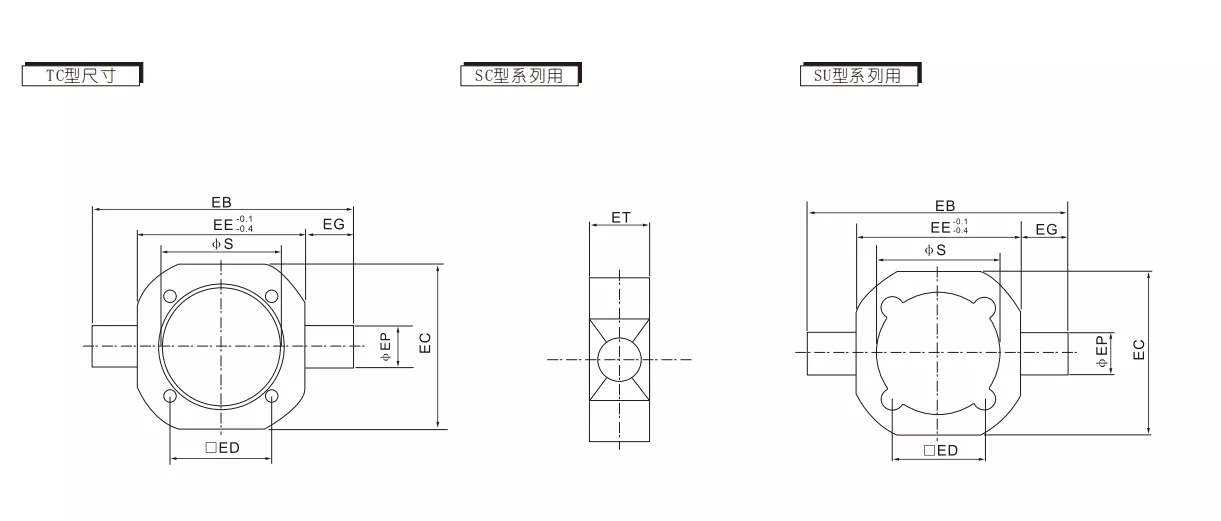

TC Bracket data dimensi eksternal

Diameteripun kode / bore	Eb	EC	ED	Saka	Contone	Ep	Et	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

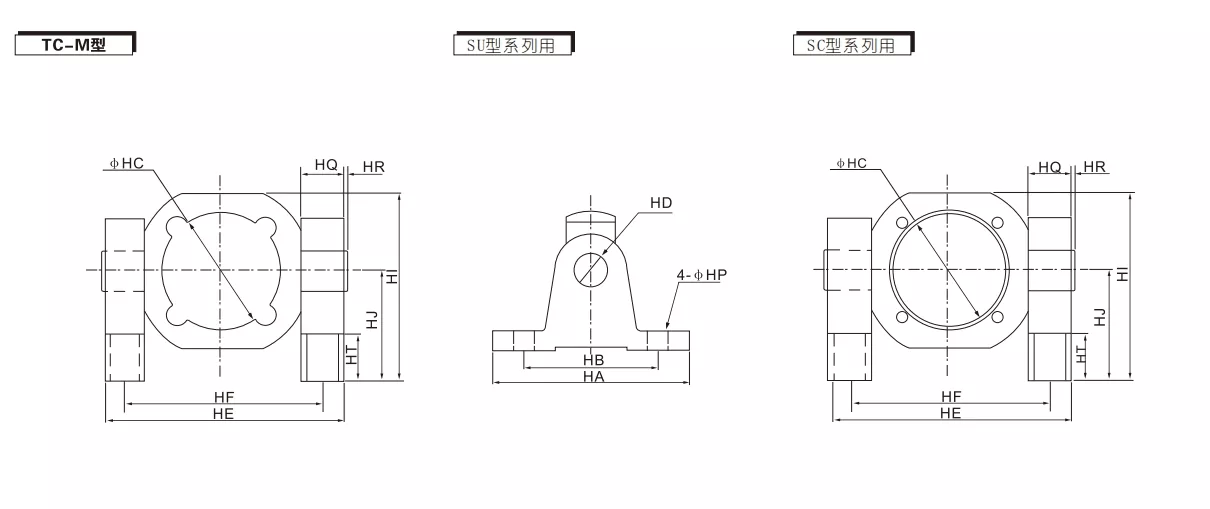

Data dimensi tc-m

Diameteripun kode / bore	Ha	HB	HC	HD	Dheweke	Hf	Hai	Hj	Hq	HR	HT	Hp
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14

FAQ:

Apa bedane antara instalasi TC lan TC-m?

TC Bracket: Biasane kurungan instalasi standar, cocog kanggo kabutuhan instalasi umum.

TC-M Bracket: Dirancang minangka krenjang instalasi sing luwih apik, bisa uga cocog kanggo lingkungan instalasi tartamtu utawa nyedhiyakake dhukungan sing luwih stabil.

Apa bahan kanggo bracket TC?

Bahan bracket tc merek olk yaiku wesi.

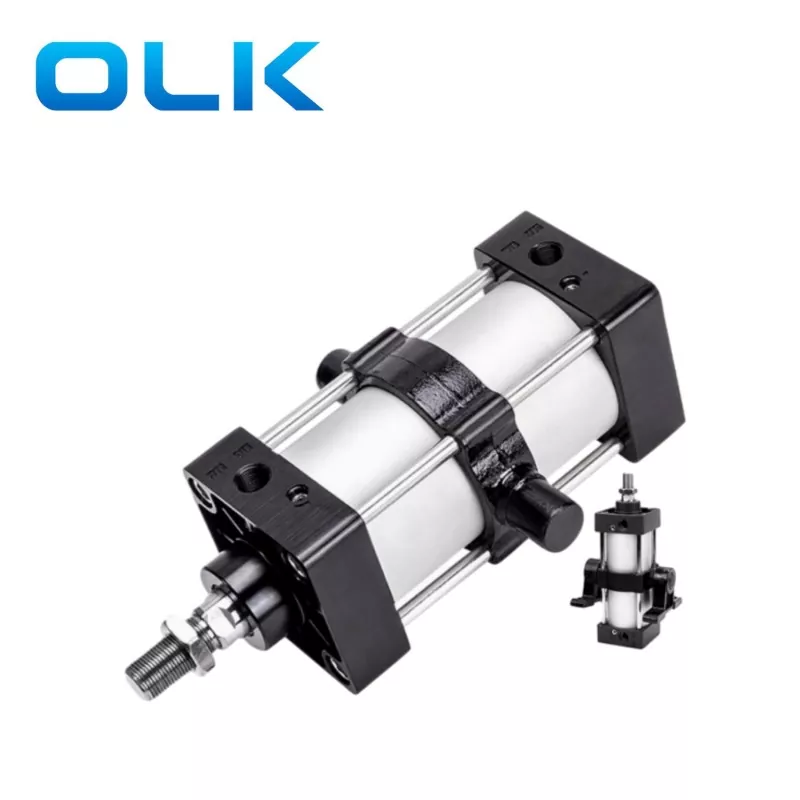

Silinder apa TC / TC-M Bracket Cocog kanggo?

TC SOFDING CANCHING BRANCE kanggo silinder pneumatik SC.
