Ngalih Magnetik Silinder

Olk pneumatik minangka salah sawijining produsen ngalih silinder magnetik silinder lan supplier profesional ing China. Produk kita wis ana ing pabrik, sambutan ngalih magnetik gabungan saka kita.

Kirim Pitakonan

Deskripsi Produk

Switch Magnetik silinder digunakake kanggo ndeteksi posisi udara silinder stroke, ora perlu kanggo katup control mesin utawa nyurung stroke lan tanpa kecepatan batang, kanthi gampang digunakake lan kompak kanthi gampang. Linuwih sing dhuwur, umur dawa, biaya murah, lan wektu nanggepi switch cendhak, mula mula wis digunakake.

Olk nyaranake nalika nggunakake, penting kanggo dicathet yen ngalih magnetik silinder ora bisa diinstal ing cedhak piranti kanthi lapangan magnet sing kuwat. Nalika rong silinder pneumatik sing dilengkapi switch magnetik pindhah ing sajajar, kanggo nyegah gangguan magnet, jarak kudu luwih saka 40mm. Sampeyan kudu mriksa kanthi rutin apa posisi switch magnet diimbangi.

Karakteristik switch induksi Magnetik

· Sensing sing cerdas

· Stabilitas magnetik, induksi sensitif

· Gampang diinstal, bisa diinstal ing posisi apa wae ing sadawane silinder stroke

Model	Cs1-f	Cs1-in	Cs1-J	Cs1-s	Cs1-g	D-A93	D-A73	D-Z73	D-A54
Silinder sing ditrapake	SC / Mal / Ma	SC / Mal / Ma	SDA / TDA / TN	Piala / Pendhaftaran	SDA (Groove)	Su (smc)	CQ2B (SMC)	CXS (SMC)
Cara instalasi	Tie Rods / Belts Celling	Tie Rods / Belts Celling	Trek	Dibatalake	Trek	Trek	Trek	Trek	Trek
Foto
Diagram aplikasi silinder
Diagram dimensi garis
Tipe Ngalih	Spest biasane mbukak	Spest biasane mbukak	Spest biasane mbukak	Spest biasane mbukak	Spest biasane mbukak	Spest biasane mbukak	Spest biasane mbukak	Spest biasane mbukak	Spest biasane mbukak
Tipe sensing	Ngalih maneh karo kontak	Ngalih maneh karo kontak	Ngalih maneh karo kontak	Ngalih maneh karo kontak	Ngalih maneh karo kontak	Ngalih maneh karo kontak	Ngalih maneh karo kontak	Ngalih maneh karo kontak	Ngalih maneh karo kontak
Voltase operasi	5-240V DC / AC	5-240V DC / AC	5-240V DC / AC	5-240V DC / AC	5-240V DC / AC	5-240V DC / AC	5-240V DC / AC	5-240V DC / AC	5-240V DC / AC
Max Ngalih	100ma (maksimal)	100ma (maksimal)	100ma (maksimal)	100ma (maksimal)	100ma (maksimal)	100ma (maksimal)	100ma (maksimal)	100ma (maksimal)	100ma (maksimal)
Kapabilitas kontak maksimal	10w (max)	10w (max)	10w (max)	10w (max)	10w (max)	10w (max)	10w (max)	10w (max)	10w (max)
Konsumsi Daya Internasional	Ora ana	Ora ana	Ora ana	Ora ana	Ora ana	Ora ana	Ora ana	Ora ana	Ora ana
Tanduran voltase	Max 2.5V @ 10MA DC	Max 2.5V @ 100MA DC	Max 2.5V @ 100MA DC	Max 2.5V @ 10MA DC	Max 2.5V @ 10MA DC	Max 2.5V @ 40MA DC	Max 2.5V @ 10MA DC	Max 2.5V @ 40MA DC	Max 2.5V @ 40MA DC
Saiki leakage						Maksimal 10w		Maksimal 10w	Maksimal 10w
Lampu indikator	Dipimpin abang	Dipimpin abang	Dipimpin abang	Dipimpin abang	Dipimpin abang	Dipimpin abang	Dipimpin abang	Dipimpin abang	Dipimpin abang
Kabel	2.8º, 2C, PVC tahan minyak abu-abu	2.8º, 2C, PVC tahan minyak abu-abu	2.8º, 2C, PVC tahan minyak abu-abu	2.8º, 2C, PVC tahan minyak abu-abu	2.8º, 2C, PVC tahan minyak abu-abu	2.8º, 2C, PVC tahan minyak abu-abu	2.8º, 2C, PVC tahan minyak abu-abu	2.8º, 2C, PVC tahan minyak abu-abu	2.8º, 2C, PVC tahan minyak abu-abu
Sensitivitas					60 Gauss	60 Gauss	60 Gauss	60 Gauss	60 Gauss
Frekuensi Ngalih Max	200hz	200hz	200hz	200hz	-	–	-	–	-
Suhu operasi	–	–	–	–	–	–	–	–	–
Rintangan kejut	30g	30g	30g	30g	30g	30g	30g	30g	30g
Rintangan getaran	–	–	–	–	–	–	–	–	–
Kelas pangayoman	–	–	–	–	–	–	–	–	–
Sirkuit pelindung	Ora ana	Ora ana	Ora ana	Ora ana	Ora ana	Ora ana	Ora ana	Ora ana	Ora ana

Aksesoris kanggo ngalih magnetik

Model	SU-10	Su-12	SU-15	SU-16	SU-18	TCS1-F
Silinder sing ditrapake	SU32	SU32 / 40/50	Its	SU80 / 100/12		Kurungan
Cara instalasi	Trek	Trek	Trek	Trek	Trek	Ngawut-awut
Unit	PCS	PCS	PCS	PCS	PCS	PCS

Aksesoris kanggo ngalih magnet - ikatan zip stainless steel

Model	MA-16	Ma-20	Ma-25	Ma-32	Ma-40	Mal-16	Mal-20	Mal-25	Mal-32	Mal-40
Unit	PCS	PCS	PCS	PCS	PCS	PCS	PCS	PCS	PCS	PCS

Cara Instalasi Ngalih Silinder Magnetik Silinder Ukara:

1: Suwene kanthi tahan zip stainless steel

2: tetep ing rod tarik

3: Instal langsung saka slot instalasi

4: Instalasi rel

Langkah-langkah kanggo ngalih magnetik

· Aja nyopot 2-kabel Nyambung.

2-kawinan magnetik duwe resistensi sing sithik banget. Nyambungake kanthi langsung kanggo kekuwatan bisa nyebabake sirkuit cendhak lan ngobong saklar.

· Priksa polaritas wiring.

2-kabel kawat kudu nyambung karo polaritas sing bener. Kabel sing dibalik bisa nyebabake cahya sinyal ora bisa diuripake.

3-kawat Switches uga kudu nganggo nganggo nganggo nganggo nganggo kanthi bener, utawa bisa uga rusak.

· Aja nyambung langsung menyang beban induktif sing gedhe.

Akeh beban kaya motors utawa katup solenoid gedhe bisa nyebabake bedhah saiki lan ngrusak saklar. Priksa voltase lan saiki stabil lan resik.

· Aja nganti chip magnetik sing kuwat lan chip logam.

Iki bisa nyuda sensitivitas lan nyebabake sinyal utawa gagal palsu. Kanggo lingkungan magnet sing kuwat, gunakake saklar magnetik khusus sing dirancang kanggo panggunaan kasebut.

· Aja nggunakake lingkungan sing sregep.

Kepala sensor digawe saka resin. Ngindhari banyu, bahan kimia, utawa banyu laut, sing bisa nyebabake crack utawa bengkak.

· Nangani kanthi ati-ati.

Switch Magnetik rapuh. Aja kena pengaruh, narik, utawa nangani atos sajrone panyimpenan, transportasi, lan instalasi.

· Bocor saiki ing saklar elektronik 2-kabel.

Semalap iki duwe bocor cilik. Priksa manawa saiki sing diwiwiti luwih dhuwur tinimbang bocor saiki supaya sinyal palsu. 3-Kawat duwe bocor ngisor, utawa nggunakake switch mekanik tanpa bocor.

· Kanggo kahanan khusus liyane, konsultasi sadurunge nggunakake.

Hubungi tim Olk supaya ora ngrusak utawa ilang saka panggunaan sing ora bener.

FAQ:

Kepiye cara ngalih magnet sing digunakake?

Switch Magnetik bisa digunakake magepokan karo plc, relay, lan pengontrol liyane kanggo ngirim sinyal.

Apa pancegahan kanggo ngalamun magnetik?

Aja cendhak circuit pasokan listrik langsung nalika nggunakake switch magnetik.

Apa switch Magnetik sing ora kontak?

Switch Magnetik sing ora kontak bisa beda karo jinis kontak. Iki nggunakake komponen elektronik kanggo ndeteksi magnet, tinimbang bagean mekanik kaya switch reed. Pramila uga diarani ngalih magnet sing solid utawa elektronik. Nduwe resistensi sing luwih apik kanggo gawe kaget lan geter, lan umur umure meh perhatian.

Perbandingan rong cara deteksi posisi loro kanggo silinder
Cara deteksi		Karakteristik

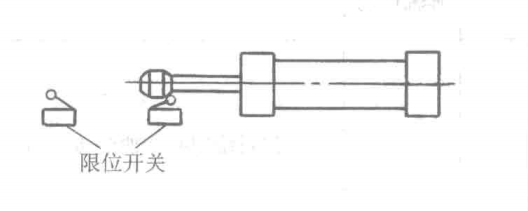

Limit Limiting: Wates switch dipasang kanthi blok tabrakan ing ngarep rod piston. Ing watesan Tipe jinis, Blok tabrakan diinstal ing rod piston, lan watesan ngalih (kayata ngalih perjalanan lan katup gerakan mekanik kanthi gerakan gerakan gerakan piston) diinstal gerakan gerakan piston. Iku saklar kontak.		1) Kerja beban, instalasi, debugging, lan pangopènan gedhe. 2) ruang instalasi gedhe 3) Biaya dhuwur. 4) Yen digunakake kanthi ora bener, umur dawa. 5) ora kena pengaruh ing lapangan magnetik

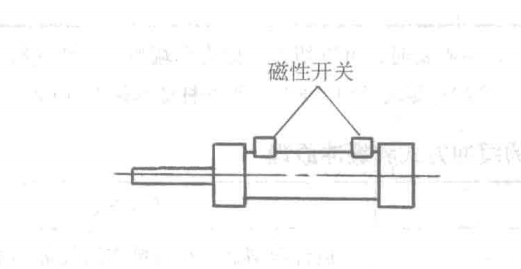

Switch Magnetik: Tipe Magnetik yaiku nginstal rong rong magnet langsung ing macem-macem posisi ing badan silinder kanggo ndeteksi strok gerakan saka silinder udara. Iku saklar non-kontak.		1) Wektu lan wektu instalasi sing akeh banget, gampang didegug 2) ruang instalasi cilik 3) Biaya saya suda, kanthi lampiran sing luwih sithik. 4) Nduwe linuwih sing dhuwur, umur dawa, lan mbaleni maneh posisi tumindak. Ora ana masalah karusakan pengaruh mekanik, lan nduweni kapabilitas tahanan, banyu, lan minyak sing kuwat. 5) Gampang kanggo entuk kontrol sendhi pneumatik listrik 6) Ukara anti magnetik kudu dijupuk ing lapangan magnet sing kuwat
