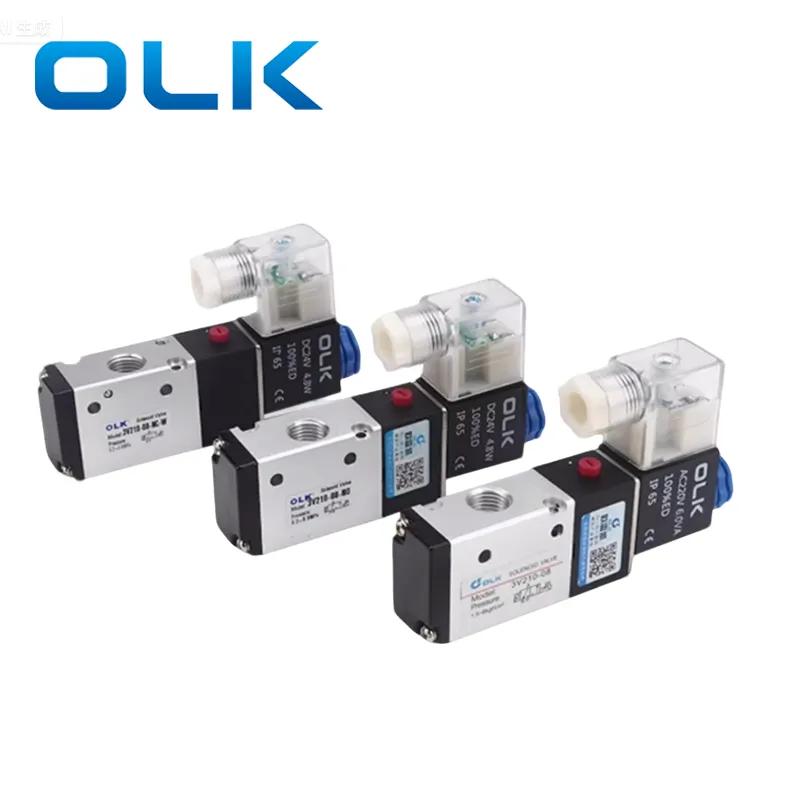

Ciri-ciri katup Solen ToNenoid Eksternal Solenoid Eksternal yaiku 3V / 4v solenoid struktur kompleks, sing mbutuhake sumber udhara kontrol eksternal sing kapisah supaya bisa mlebu ing awak katup. Posisi kontrol pneumatat vary ing antarane merek sing beda, kanthi sawetara sing ana ing sirah pilot. Olk nampilake Inlet Udara ing P-port awak katup, sing disambungake kanthi eksternal menyang port kanggo nindakake spool. Desain iki ngidini operasi ing tekanan sing kurang banget utawa sanajan kahanan vakum, cocog kanggo sumber kendharaan, kayata peralatan vakum, utawa sistem peralatan tekanan sing kurang, utawa atmosperes sing njeblug.
Kanggo katup katup solenoid eksternal eksternal, port inlet pilot pilot eksternal dikategorikaké menyang pilot ngarep lan pilot mburi adhedhasar posisi ing awak katup. Kauntungan saka pilot mburi yaiku nawakake luwih akeh ruang lan penampilan sing luwih resik, ngindhari jarak cedhak karo kumparan solenoid.
Fitur: Sumber udhara kontrol tambahan dibutuhake ing sistem vakum utawa tekanan rendah.
Cathetan:
Port pilot kudu nyambung karo sumber udhara tekanan positif!
Inlet bisa nyambung karo tekanan negatif kanggo ngontrol.
Penyediaan udara dibutuhake kanggo ngoper arah.
|
Item |
Pelabuhan pilot eksternal |
Item |
Pelabuhan pilot eksternal |
|
3v110-m5 / 06 |
M5 |
4v110-m5 / 06 |
M5 |
|
3v120-06 / 08 |
4v120-m5 / 06 |
||
|
3v210-06 / 08 |
4v130 / m5 / 06 |
||
|
3v220-06 / 08 |
4v210-06 / 08 |
||
|
3v310-08 / 10 |
4v220-06 / 08 |
||
|
3v320-08 / 10 |
4v230-06 / 08 |
||
|
3v410-15 |
G1 / 8
|
4v310-08 / 10 |
|
|
3v420-15 |
4v320-08 / 10 |
||
|
|
|
4v330-08 / 10 |
|
|
|
|
4v410-15 |
G1 / 8 |
|
|
|
4v420-15 |
|
|
|
|
4V430-15 |
|
Pilot eksternal vs Katup Pilot Solenoid Internal: Bedane & skenario aplikasi |
|||
|
Item |
Pilot internal |
Pilot njaba |
|
|
Sumber Air |
Nggunakake port P valve dhewe minangka sumber udhara pilot |
Ngenalake sumber udhara kontrol saka port eksternal |
|
|
Kesederhanaan struktural |
Struktur sing luwih gampang, umume digunakake kanggo aplikasi standar |
Struktur sing luwih kompleks, mbutuhake sumber udara njaba |
|
|
Tekan wiwitan min |
Mbutuhake tekanan minimal sing luwih dhuwur kanggo operate (e.g., 0.15-0.2 MPA) |
Can be used in extremely low pressure or even vacuum conditions |
|
|
Skenario Aplikasi |
Cocog kanggo lingkungan kanthi tekanan udara udara stabil, e.g., sistem automasi pabrik standar standar |
Becik kanggo sistem tekanan sing ora stabil, lingkungan vakum, utawa sistem tekanan rendah sing mbutuhake hawa pilot njaba |
|
|
Risiko gagal |
Bisa uga gagal actuate yen tekanan mlebu ora cukup |
|
|
Apa ukuran port udara pilot kanggo valk solen eksternal eksternal?
Ukuran port pilot kanggo 3v lan 4V yaiku M5.
3v / 4v solenoid katup 400 seri yaiku G1 / 8.
Apa aplikasi bisa 3V / 4V valenoid pilot solenoidu eksternal?
Amarga kabutuhan sumber udhara kontrol eksternal, katup pilot solenoid eksternal bisa digunakake ing peralatan vakum, silling pneumatik tekanan tekanan, lan lingkungan sing njeblug
