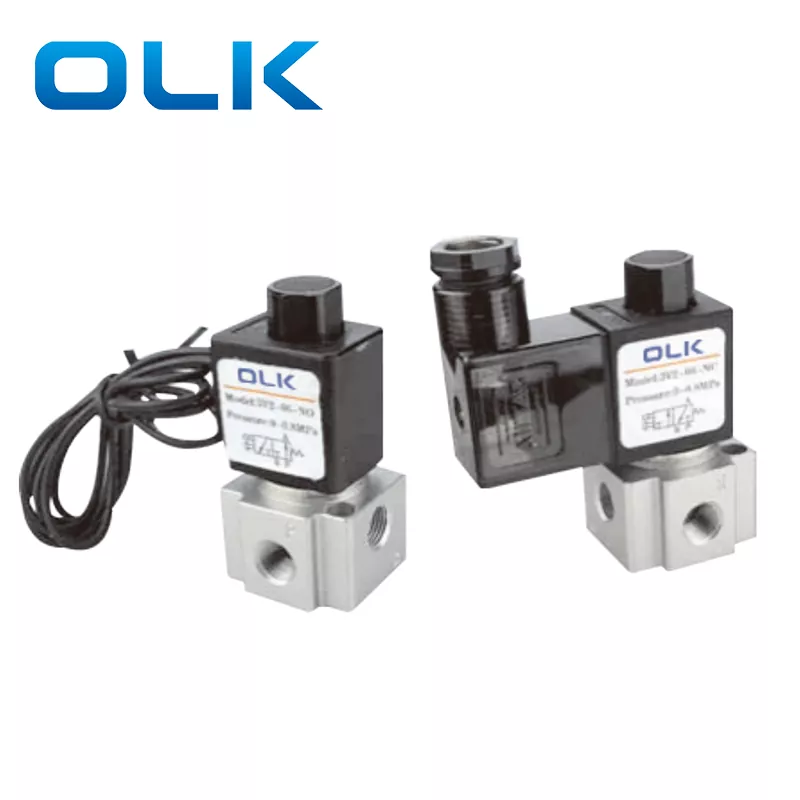

Katup katup solenoid 3v2 sithik, entheng, lan gampang diinstal. Badan kasebut digawe saka aluminium sing kuwat, sing nolak teyeng lan ngrusak. Katup nggunakake Coil Solenoid sing dipercaya karo Pilihan kanggo DC12V, DC210V, ac110V, utawa kekuwatan AC220V.
Katup solenoid 3v2 merek Olk iki kanthi becik kanggo kontrol udara medium-aliran medium. Ngalih kanthi cepet, nggunakake daya sithik, lan suwe suwe. Bisa biasane ditutup (nc), biasane mbukak (ora), utawa kaping pindho solenoid. Asring digunakake ing garis automasi, mesin kemasan, mesin cetak, lan mesin panganan. Ukuran cilik kasebut ndadekake sampurna kanggo ruang sing ketat.
Struktur akting 1.direct kanthi ngalih sensitif.

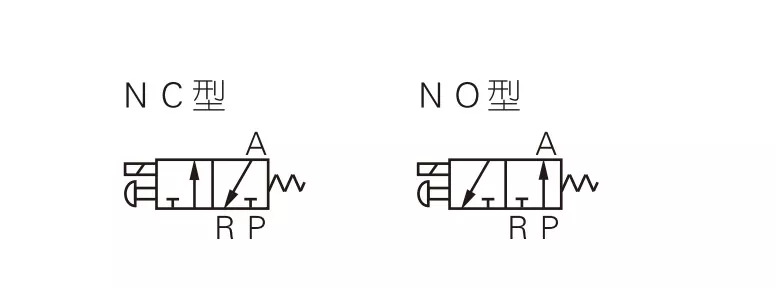

2. Ditutupi (NC) lan biasane mbukak (ora) jinis sing kasedhiya.
3.coxial mati desain kanggo nyolong apik lan aliran gedhe.
4.Onno lubrication dibutuhake.
5. Kanggo override manual kanggo gampang instalasi lan tes.
Pilihan voltase standar 6.Multiple kasedhiya.
|
Pesenan kode |
||||||||
|
3v |
2 |
- |
08 |
Nc |
A |
|
|
|
|
Model |
Kode |
|
Ukuran Port |
Tipe tumindak |
Voltase standar |

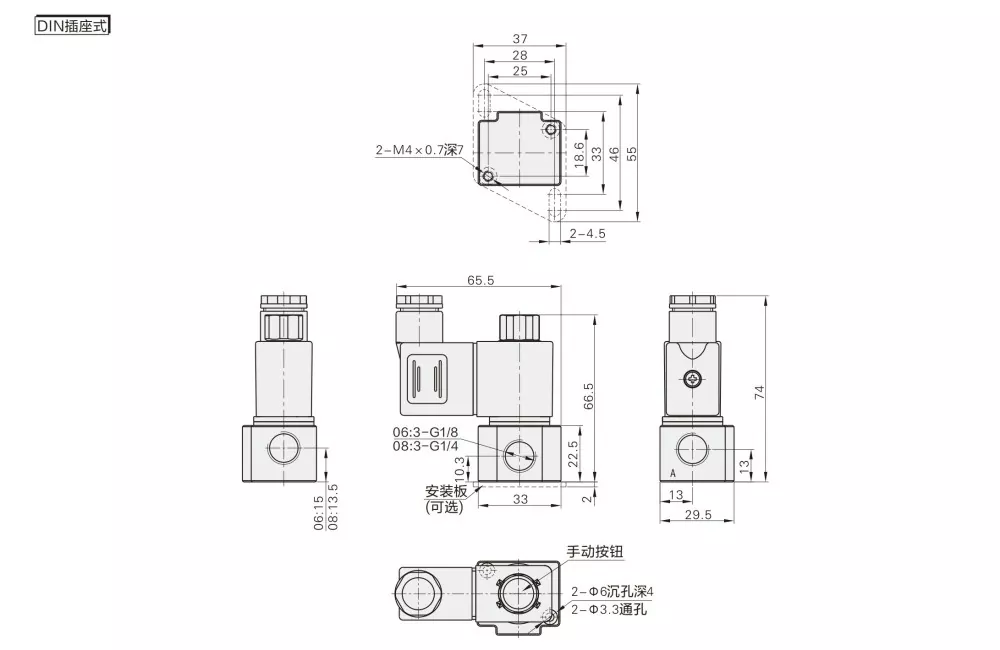

Entri elektrik |
Jinis benang |
|
|
3v: 2 posisi 3 cara |
2: 2 seri |
|
06: G1 / 8 |
NC: Biasane ditutup |
A: AC220V |
Kosong: jinis sampeyan |
Kosong: g |
|
|
|
|
|
08: G1 / 4 |
Ora: Biasane dibukak |
B: DC24V |

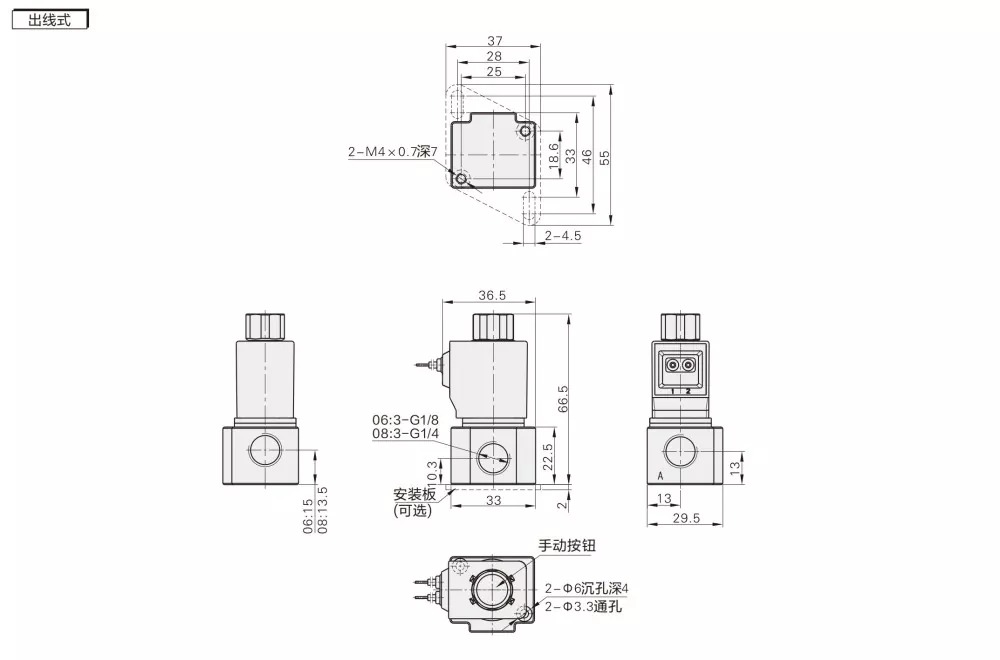

I: jinis baris |
T: NPT |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Model |
3v206 |
3V208 |
|
Medium sing digunakake |
Udhara (disaring kanthi 40 μm utawa nyaring ndhuwur) |
Udhara (disaring kanthi 40 μm utawa nyaring ndhuwur) |
|
Tipe tumindak |
Tumindak langsung |
|
|
Ukuran Port |
G1 / 8 |
G1 / 4 |
|
Posisi & cara |
2 posisi 3 cara |
|
|
Wilayah Efektif |
3.2 mm² (cv = 0.18) |
3.4 mm² (cv = 0.19) |
|
Lubrication |
Ora dibutuhake |
|
|
Range Tekanan Operasi |
0 ~ 0.8 MPA (0 ~ 114 PSI) |
|
|
Meksa bukti |
1.5 MPA (215 PSI) |
|
|
Suhu operasi (℃) |
-20 ~ 70 |
|
|
Bahan Biru |
Aloi Aluminium |
|
|
Voltase standar |
AC220V AC110 AC24V DC24V DC12V |
|
Range Voltase |
AC: ± 15% DC: ± 10% |
|
Konsumsi daya |
AC: 7va DC: 7.0w |
|
Kelas pangayoman |
IP65 (din40050) |
|
Kelas insulasi |
B Tingkat |
|
Tipe Nyambung |
Jinis Tipe / Tipe Tipe |
|
Wektu min.Excitasi |
0,05 sec |
|

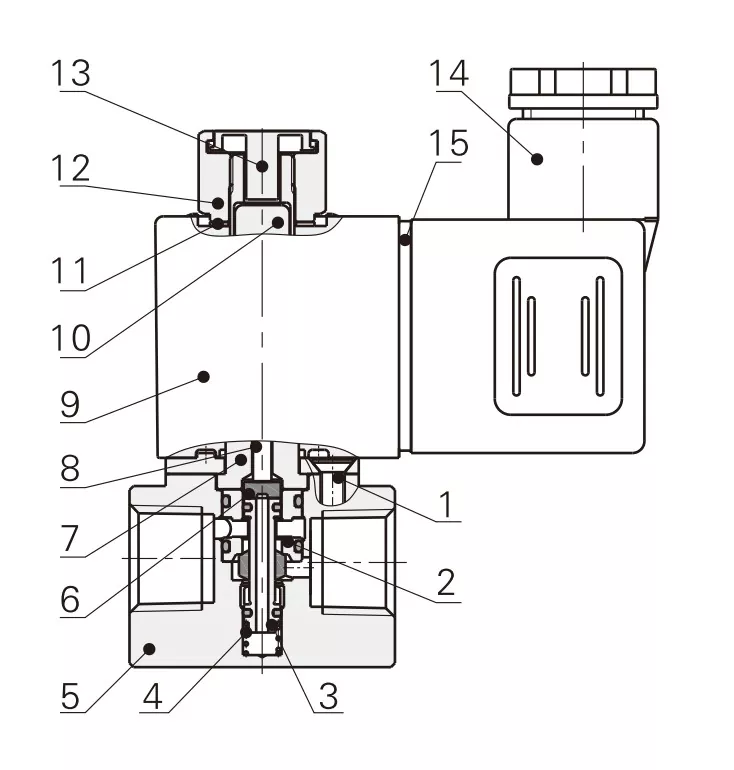

Ora. |
Jeneng |
|
1 |
Scruterunk Screw |
|
2 |
Lengan Spacer |
|
3 |
Majelis inti |
|
4 |
Spring |
|
5 |
Awak |
|
6 |
Gasket |
|
7 |
Majelis Solenoid |
|
8 |
Plunger Rod |
|
9 |
Coil |
|
10 |
Inti wesi |
|
11 |
Mesin cuci tetep |
|
12 |
Nut tetep |
|
13 |
Tombol Manual |
|
14 |
Terminal |
|
15 |
Gasket Terminal |
|
Item |
3v1-m5 / 3v1-06 |
2v025-06 / 2v025-08 |
3v2-06 / 3v2-08 |
3v3-08 |
|
Medium sing digunakake |
Udhara |
Udhara, banyu, minyak |
Udhara |
Udhara |
|
Negara wiwitan: |
Nc |
Nc / ora |
No / nc |
No / nc |
|
Jinis aktuasi |
Tumindak langsung |
Tumindak langsung |
Tumindak langsung |
Tumindak langsung |
|
Ukuran Port |
M5; G1 / 8 |
G1 / 8; G1 / 4 |
G1 / 8; G1 / 4 |
G1 / 4 |
|
Posisi & cara |
3 port 2 posisi |
2 port 2 posisi |
3 port 2 posisi |
3 port 2 posisi |
|
Lubrication |
Ora dibutuhake |
Ora dibutuhake |
Ora dibutuhake |
Ora dibutuhake |
|
Meksa kerja |
0-0.7 MPA |
0-0.7 MPA |
0-0.8 MPA |
0-0.8 MPA |
|
Meksa bukti |
1.2 MPA |
1.5 MPA |
1.2 MPA |
1.2 MPA |
|
Ukuran orifice |
φ1.2 mm |
φ2.5 mm |
Φ3.2 mm / φ3.4 mm |
Φ11 mm (aliran hawa gedhe) |
P: Apa sing beda karo 3v2 lan katup solenoid 3v3?
A: 3v2: Aliran tengah, cocog kanggo sistem kontrol pneumatik cilik
3V3: Aliran dhuwur, cocog kanggo macem-macem silinder utawa aplikasi aliran sing dhuwur.
Benten struktur: 3V3 duwe awak sing luwih gedhe lan bisa ngatasi tekanan lan aliran sing luwih dhuwur.
P: Apa ukuran orifis 3v2 solenoid?
A: 3v2-06 Ukuran orifice 3v2-06 yaiku 3.2mm; 3v2-06 Ukuran orifice katup 3,4mm
P: Produk apa sing bisa digunakake kanggo Olk 3v2 ngganti?
A: Olk 3V2 bisa ngganti katup solenoid 3V2 airtac 3V2 kanthi fungsi sing padha lan spesifikasi sing padha.
