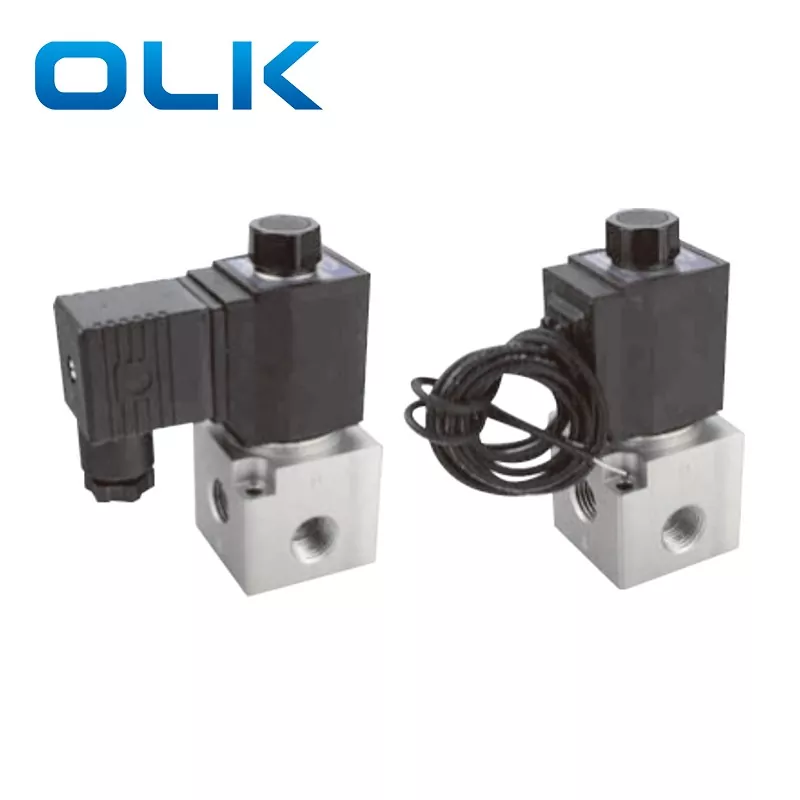

Katup solenoid dhuwur 3V3 yaiku katup 2v3, 3-dalan kanthi desain langsung, nyedhiyakake respon sing luwih cepet lan frekuensi ngalihake sing luwih apik tinimbang katup sing dilakokno pilot. Badan aloi aloi aluminium sing kuwat ndhukung aliran udara sing dhuwur lan tekanan sing luwih dhuwur, lan uga bisa digunakake karo aplikasi vakum. Opsi Coil Solenoid kalebu DC12V, DC24V, AC110V, utawa AC220V, njamin operasi sing stabil lan sensitif.
Cara paling dhuwur 3V3 iki cocog kanggo medium kanggo sistem pneumatik gedhe, utamane kanggo macem-macem silinder sing kerja bareng utawa sistem sing mbutuhake aliran udara sing mbutuhake aliran hawa sing dhuwur. Biasane ditutup (nc), biasane mbukak (ora), lan konfigurasi kaping pindho solenoid nggawe cocog kanggo garis automasi, mesin kemasan, peralatan percetakan, lan mesin pangolahan pangan. Respon sing cepet lan tepat sing mbedakake saka katup cilik kaya 3V2.
Struktur akting 1.direct kanthi ngalih sensitif.

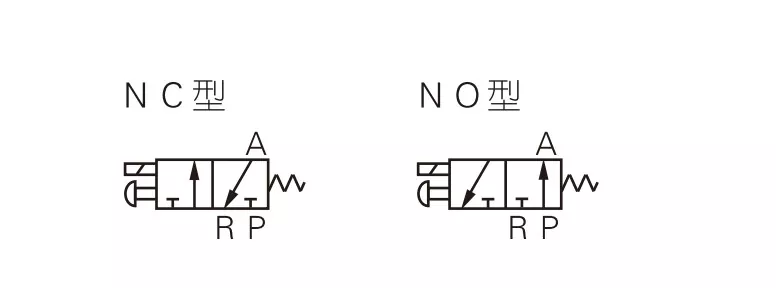

2. Ditutupi (NC) lan biasane mbukak (ora) jinis sing kasedhiya.
3.coxial mati desain kanggo nyolong apik lan aliran gedhe.
4.Onno lubrication dibutuhake.
5. Kanggo override manual kanggo gampang instalasi lan tes.
Pilihan voltase standar 6.Multiple kasedhiya.
|
Pesenan kode |
||||||||
|
3v |
3 |
- |
08 |
Nc |
A |
|
|
|
|
Model |
Kode |
|
Ukuran Port |
Tipe tumindak |
Voltase standar |
Entri elektrik |
Jinis benang |
|
|
3v: 2 posisi 3 cara |
3: 3Seri |
|
08: G1 / 4 |
NC: Biasane ditutup
|
A: AC220V |
Kosong: jinis sampeyan |
Kosong: g
|
|
|
|
|
|
|
Ora: Biasane dibukak |
B: DC24V |
I: jinis baris |
T: NPT |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Model |
0-0.7 MPA |
|
Medium sing digunakake |
Udhara (disaring kanthi 40 μm utawa nyaring ndhuwur) |
|
Tipe tumindak |
Tumindak langsung |
|
Ukuran Port * |
G1 / 4 |
|
Posisi & cara |
Udhara (disaring kanthi 40 μm utawa nyaring ndhuwur) |
|
Wilayah Efektif |
11 mm² (cv = 0.62) |
|
Lubrication |
Ora dibutuhake |
|
Range Tekanan Operasi |
0 ~ 0.8 MPA (0 ~ 114 PSI) |
|
Meksa bukti |
1.5 MPA (215 PSI) |
|
Suhu operasi (℃) |
-20 ~ 70 |
|
Bahan Biru |
Aloi Aluminium |
|
Voltase standar |
AC220V AC110 AC24V DC24V DC12V |
|
Range Voltase |
AC: ± 15% DC: ± 10% |
|
Konsumsi daya |
AC: 10va DC: 6.5w |
|
Kelas pangayoman |
IP65 (din40050) |
|
Kelas insulasi |
B Tingkat |
|
Tipe Nyambung |
Jinis Tipe / Tipe Tipe |
|
Wektu min.Excitasi |
0,05 sec |
|
Item |
3v1-m5 / 3v1-06 |
2v025-06 / 2v025-08 |
3v2-06 / 3v2-08 |
3v3-08 |
|
Medium sing digunakake |
Udhara |
Udhara, banyu, minyak |
Udhara |
Udhara |
|
Negara wiwitan: |
Nc |
Nc / ora |
No / nc |
No / nc |
|
Jinis aktuasi |
Tumindak langsung |
Tumindak langsung |
Tumindak langsung |
Tumindak langsung |
|
Ukuran Port |
M5; G1 / 8 |
G1 / 8; G1 / 4 |
G1 / 8; G1 / 4 |
G1 / 4 |
|
Posisi & cara |
3 port 2 posisi |
2 port 2 posisi |
3 port 2 posisi |
3 port 2 posisi |
|
Lubrication |
Ora dibutuhake |
Ora dibutuhake |
Ora dibutuhake |
Ora dibutuhake |
|
Meksa kerja |
0-0.7 MPA |
0-0.7 MPA |
0-0.8 MPA |
0-0.8 MPA |
|
Meksa bukti |
1.2 MPA |
1.5 MPA |
1.2 MPA |
1.2 MPA |
|
Ukuran orifice |
φ1.2 mm |
φ2.5 mm |
Φ3.2 mm / φ3.4 mm |
Φ11 mm (aliran hawa gedhe) |
P: Apa sing beda karo 3v2 lan katup solenoid 3v3?
A: 3v2: Aliran tengah, cocog kanggo sistem kontrol pneumatik cilik
3V3: Aliran dhuwur, cocog kanggo macem-macem silinder utawa aplikasi aliran sing dhuwur.
Benten struktur: 3V3 duwe awak sing luwih gedhe lan bisa ngatasi tekanan lan aliran sing luwih dhuwur.
P: Apa ukuran orifis 3v3 solenoid?
Ukuran orifis 3v3-08 yaiku 11mm
P: Produk apa sing bisa digunakake kanggo Olk 3v3?
A: Olk 3V3 bisa ngganti katup Solenoid 3V3 Airtac 3V3 kanthi fungsi sing padha lan spesifikasi sing padha.
