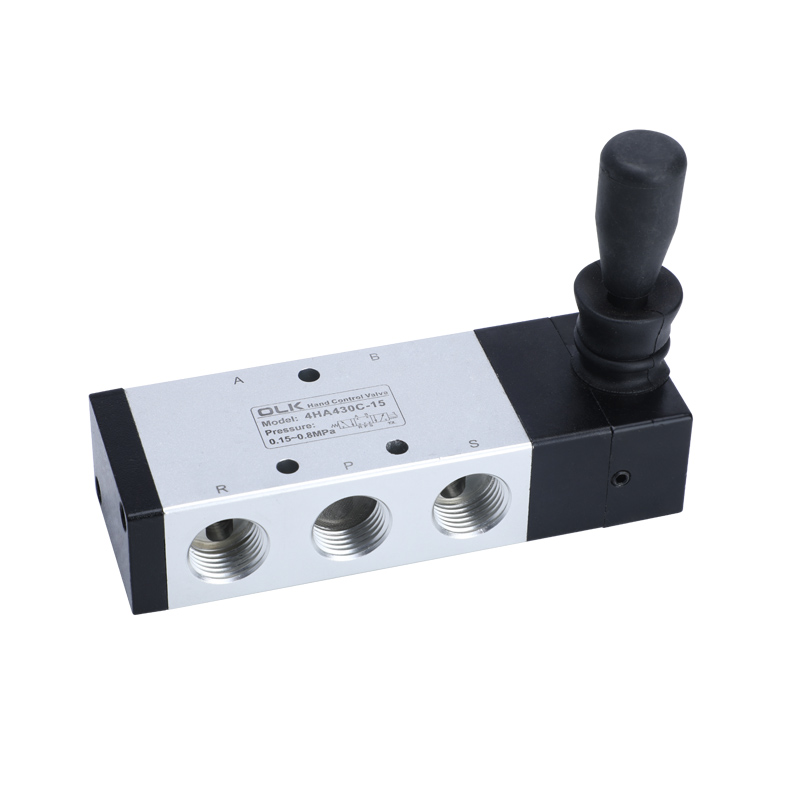

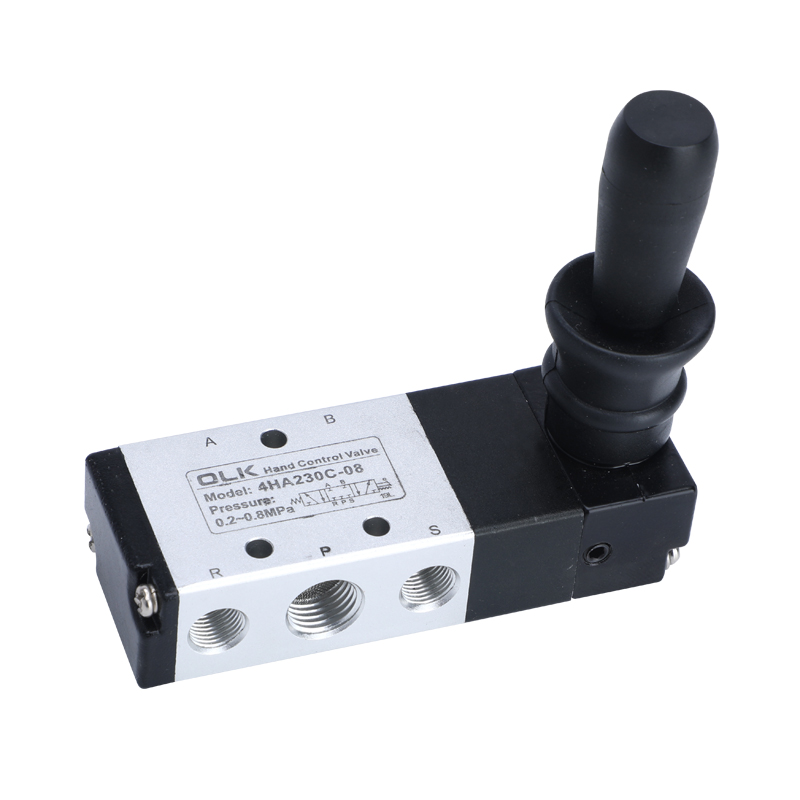

4H Series Lever Valve 5 Way

Model:4H230

Minangka pabrikan 4H Series Lever Valve 5 Way profesional, sampeyan bisa yakin tuku katup pengungkit seri 4H saka pabrik kita lan OLK bakal menehi layanan sawise adol paling apik lan pangiriman pas wektune.

Kirim Pitakonan

Deskripsi Produk

Ouleikai (OLK) 4H Series Lever Valve 5 Way nawakake operasi sing prasaja lan dipercaya, tanpa komponen kontrol listrik sing rumit, njamin linuwih lan kesesuaian kanggo skenario kontrol pneumatik dhasar. Pangguna bisa nyetel arah aliran gas kanthi ngoperasikake katup tuas tangan miturut kabutuhan nyata.

Katup tuas seri 4H Skenario sing ditrapake: Aplikasi laboratorium, kayata sistem pneumatik laboratorium, peralatan riset, lsp.

Cathetan: Yen ana kelainan sing ditemokake nalika digunakake, kayata kebocoran gas utawa macet katup, mangga mandheg nggunakake langsung lan hubungi personel sales perusahaan OLK kanggo layanan sawise-sales.

SIMBOL:

Kode pesenan
4H	2	30C	08
MODEL:	KODE:	JENIS VALVE:	UKURAN PORT:
4H: Manual Reset lever katup tangan katup	2:200 seri	10: 5/2 cara katup	200 seri:06:G1/8

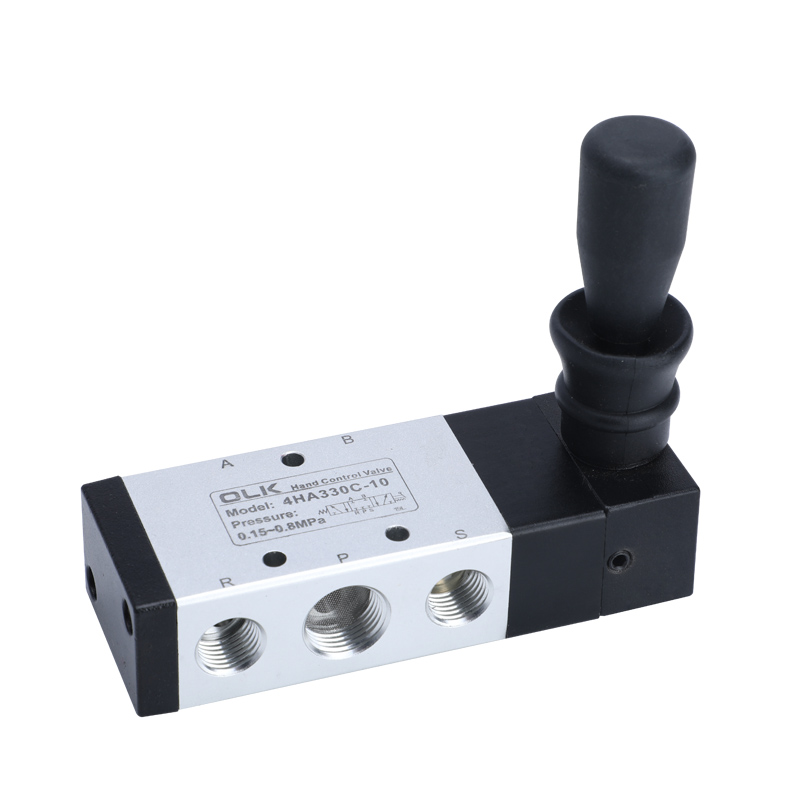

4HA: Spring-Return lever valve hand valve	3:300 seri	30C: 5/3 cara, 3 posisi tengah ditutup	200 seri:08:G1/4
		30E: 5/3 cara, 3 posisi tengah knalpot	300 seri: 08: G1/8
		30P: 5/3 cara, 3 posisi pusat tekanan	300 seri: 10:G3/8

OLK 4H seri 2/5 3/5 tangan klep tuas karakteristik Product

1. Operasi manual, aktuasi lancar, posisi sing tepat lan dipercaya;

2. Struktur piston-jinis, sealing banget, ukuran kompak, entheng, instalasi gampang lan disassembly;

3. Bolongan utama diproses kanthi teknik khusus, nyebabake resistensi gesekan sing kurang lan umur layanan sing dawa;

4. Ora perlu kanggo lubrication lenga;

5. Fungsi instalasi panel, instalasi gampang lan trep, ketemu macem-macem kabutuhan customer.

OULEIKAI 4H LEVER VALVE Instalasi lan Panggunaan

1) Katup manual reset manual limang port telung posisi nggunakake posisi bal baja spring, nggampangake ngoper. Ati-ati supaya ora ngetrapake kekuwatan sing berlebihan sajrone operasi, amarga bisa nyebabake posisi kontrol sing salah lan tumindak sing ora disengaja.

2) Nalika dipasang karo panel, sampeyan bisa mbusak utawa nahan spacer adhedhasar kahanan tartamtu.

3) Hubungi diagram kanggo macem-macem pendekatan instalasi.

Wigati khusus: Nalika ngamanake panel, nimbang kekandelan saka piring soyo tambah lan diameteripun bolongan soyo tambah.

4H seri klep lever 5 cara paramèter Umum

medium kerja	Udara (disaring liwat saringan luwih saka 40μm)
Tumindak	Kontrol langsung manual
lubricating	ora perlu
Range tekanan kerja MPa (psi)	0∼0.8(0~114)
Dijamin tahan tekanan	1.5MPa (215psi)
Suhu kerja °C	-20∼70
Bahan awak	paduan aluminium

Katup tuas seri 4H 5 arah parameter sing beda

model	Dhiameter port	nomer posisi	Area penampang aliran mm² (Nilai CV)

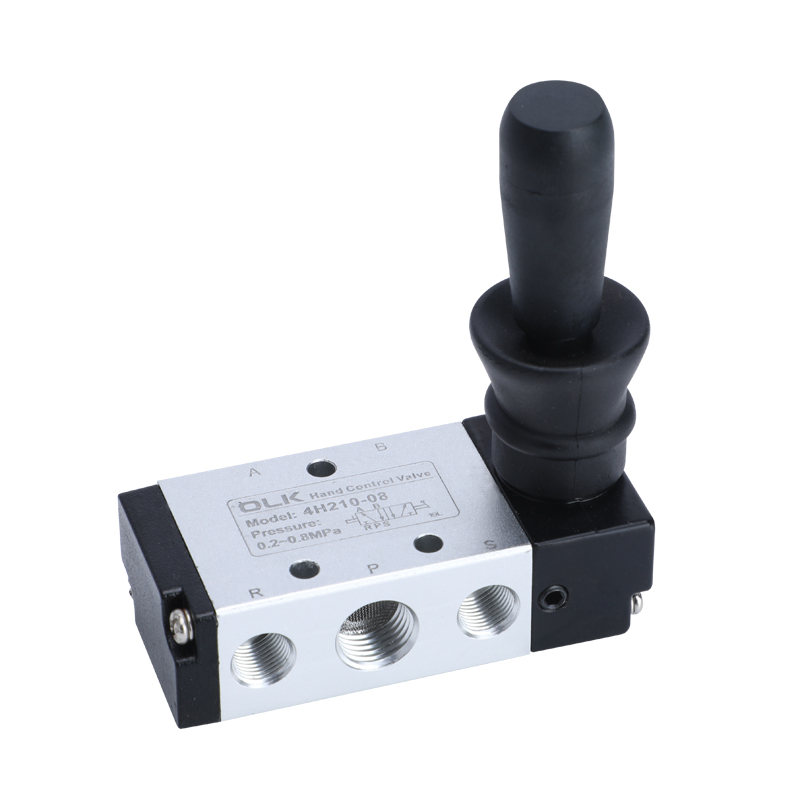

4H210-06	Intake=outlet=G1/8	2 posisi 5 cara	14.0(0.78)
4H230C-06	Intake=outlet=G1/8	Telung posisi limang cara	12.0(0.67)
4H230E-06	Intake=outlet=G1/8	Telung posisi limang cara	12.0(0.67)
4H230P-06	Intake=outlet=G1/8	Telung posisi limang cara	12.0(0.67)
4H210-08	Intake=outlet=G1/4	2 posisi 5 cara	16.0(0.89)
4H230C-08	Intake=outlet=G1/4	Telung posisi limang cara	12.0(0.67)
4H230E-08	Intake=outlet=G1/4	Telung posisi limang cara	12.0(0.67)
4H230P-08	Intake=outlet=G1/4	Telung posisi limang cara	12.0(0.67)
4H310-08	Intake=outlet=G1/4	2 posisi 5 cara	25.0(1.39)
4H330C-08	Intake=outlet=G1/4	Telung posisi limang cara	18.0(1.00)
4H330E-08	Intake=outlet=G1/4	Telung posisi limang cara	18.0(1.00)
4H330P-08	Intake=outlet=G1/4	Telung posisi limang cara	18.0(1.00)

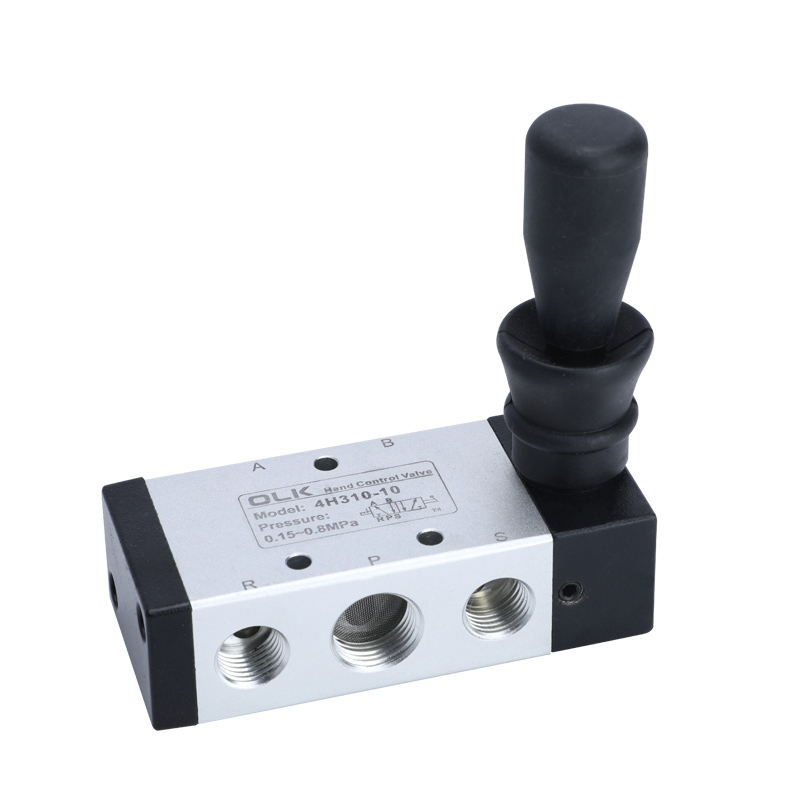

4H310-10	Inlet=Soutlet=G3/8 Exhaust=G1/4	2 posisi 5 cara	30.0(1.67)
4H330C-10	Inlet=Soutlet=G3/8 Exhaust=G1/4	Telung posisi limang cara	18.0(1.00)
4H330E-10	Inlet=Soutlet=G3/8 Exhaust=G1/4	Telung posisi limang cara	18.0(1.00)
4H330P-10	Inlet=Soutlet=G3/8 Exhaust=G1/4	Telung posisi limang cara	18.0(1.00)
