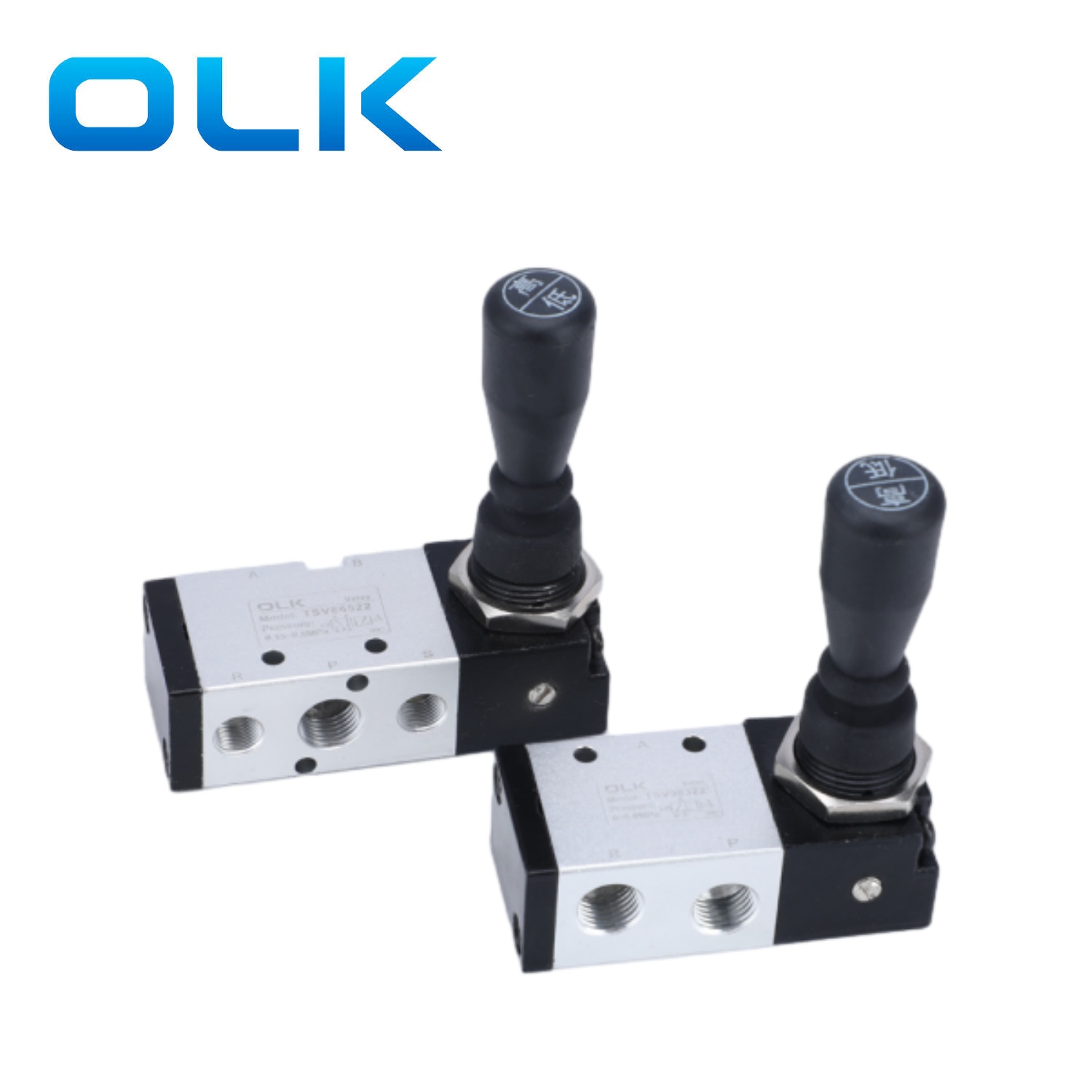

3H Series Lever Valve 3 Way

Model:3H210-08

Minangka manufaktur 3H Series Lever Valve 3 Way profesional, sampeyan bisa yakin tuku katup tuas tangan 3H seri 2/3

Kirim Pitakonan

Deskripsi Produk

OLK minangka produsen lan pemasok 3H Series Lever Valve 3 Way profesional ing China, sampeyan bisa yakin manawa borongan lan kustomisasi 3H Series Lever Valve 3 Way saka pabrik kita lan kita bakal menehi sampeyan layanan sawise-sale paling apik lan pangiriman pas wektune. saka pabrik kita lan OLK bakal menehi layanan sawise-sale paling apik lan pangiriman pas wektune.

The Ouleikai (OLK) 3H seri 2/3 tutup tuas tangan adopts drive tuas tangan, nggampangake kontrol manual arah aliran gas kanggo pangguna, karo operasi prasaja lan ora perlu kanggo sumber daya external.

Cathetan: Aja ngluwihi kisaran tekanan kerja sing dirating katup tuas tangan supaya ora mengaruhi safety lan stabilitas produk.

Skenario sing ditrapake:Sistem pneumatik cilik: Katup tuas tangan telung port rong arah 3H cocok kanggo kontrol gas ing peralatan pneumatik cilik, mesin pneumatik sing prasaja, lsp.

SIMBOL:

Kode pesenan:
3H	2	10	08
MODEL:	KODE	JENIS VALVE	UKURAN PORT
3H seri 2 posisi 3 katup tuas tangan	2:200 seri	10:2 posisi	06:G1/8
	3:300 seri		08:G1/4
	4:400 seri		10:G3/8
			15:1/2

3H seri 2/3 hand lever valve Parameter umum

medium kerja	Udara (disaring liwat saringan luwih saka 40μm)
Tumindak	Kontrol langsung manual
nomer posisi	Loro posisi telung cara
lubricating	ora perlu
Rentang tekanan kerja MPa (psi)	0∼0.8(0~114)
Dijamin tahan tekanan	1.2MPa (170psi)
Suhu kerja °C	-50~60
Bahan awak	paduan aluminium

3H seri 2/3 tangan lever valve paramèter beda

model	Dhiameter port	Area penampang efektif mm² (Nilai CV)
3H210-06	G1/8	14.0(0.78)
3H210-08	G1/4	16.0(0.89)
3H310-08	G1/4	25.0(1.39)
3H310-10	G3/8	30.0(1.67)
3H410-15	G1/2	50.0(2.79)
