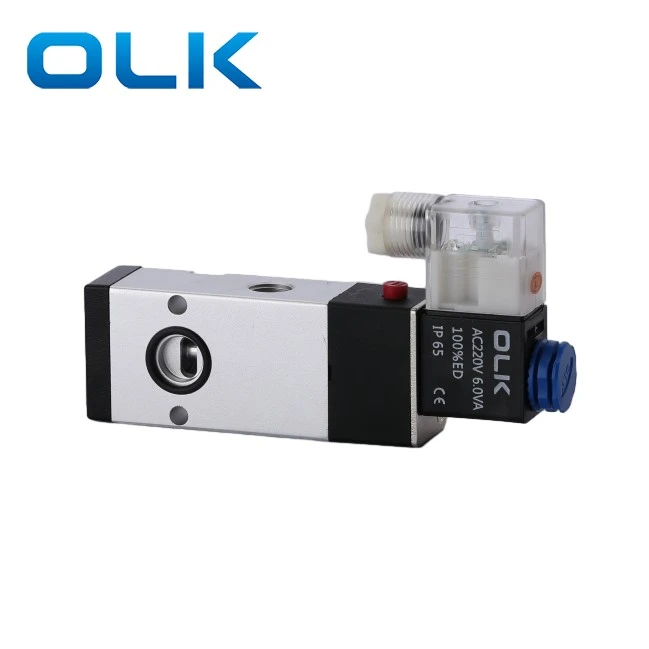

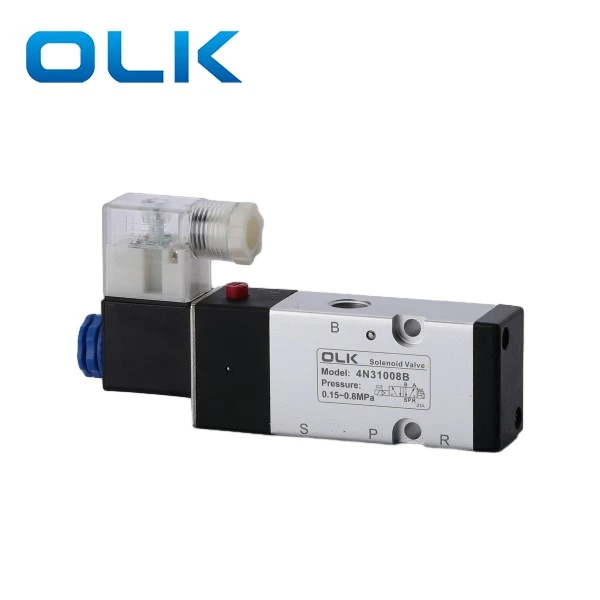

5 cara katup solenoid piring 4n310-08

OLK 2SPOSITION 5 WAY 4N310-08 CATE SELPENOID Valenoid minangka G1 / 4 port ukuran.4N310-08 Katup, supaya instalasi hawa-hawa kanthi cepet lan nyimpen stabil lan stabilitas sing efektif lan stabil.

5 cara 4N310-08 khusus kanggo sistem silinder clamping alat sing cocog karo alat skenario dhuwur kayata piranti automasi kayata alat mesin CNC.

5 cara 4n310-08 produk produk solenoid valen:

Desain Darmabakti kanggo Silinder pisau / Clamping Silinder

Bolongan udara ing mburi, struktur kompak

Voltase pilihan: AC220V / DC24V

Ringkesan ringkesan alat silinder (TRC)

Silinder ngeculake silinder khusus digunakake kanggo spindle mesin CNC kanggo ngeculake alat. Silinder iki nggunakake prinsip "transmisi tekanan sing padha ing cairan," Ngidini tekanan udara cilik kanggo ngasilake kekuwatan ing CNC, 2-cara 2-Voop, lan Mikro Mikro.

Alat ngeculake cathetan instalasi silinder

Kanggo spindles vertikal, ndandani silinder nganggo bracket lan nginstal kanthi vertikal ing ndhuwur kothak spindle.

Kanggo spindles horisontal, simpen cangkir minyak vertikal lan luwih dhuwur tinimbang badan silinder.

Piala minyak kudu ngadhepi supaya udhara bisa uwal saka silinder.

Alat ngeculake langkah instalasi silinder

Pateni daya mesin (panel lan kabinet) lan pasokan udhara.

Copot tutup kothak spindle. Copot tabung udara saka katup solenoid.

Unscrew nut plastik ing koil solenoid (aja mbusak kabel kajaba ditandhani kanthi bener).

Copot kabel saka switch ndhuwur lan ngisor (tandha kanthi ati-ati).

Copot silinder lawas.

Instal silinder anyar lan ndandani kanthi ngawut-awut.

Sambungake kabel lan tabung udara. Priksa:

Switch watesan ndhuwur dipencet.

Switch sisih ngisor disetel kanthi bener (kanggo mesin nganggo majalah alat, iki kritis kanggo safety).

Sawise instalasi, tes nganggo alat. Priksa Rilis alat lan Clamp. Kanggo mesin nganggo majalah alat, pangowahan alat tes.

Alat ngeculake langkah-langkah panggunaan silinder

· Sylinder bisa diinstal kanthi vertikal utawa horisontal. Kanggo corak horisontal, minyak kudu ngadhepi.

· Penyediaan udara kudu resik lan garing, tekanan paling ora 6 kgf / cm².

· Tingkat minyak ing cangkir: minimal 1/5, maksimal 4/5.

· Priksa voltase solenoid 4N310 lan tekanan udhara sajrone nginstal.

FAQ

Apa 4n310 digunakake?

4N310 digunakake kanggo silinder ngeculake alat.

Coil AC VS DC?

AC kanggo kekuwatan rumah tangga; DC saiki.

Apa tombol ing ngisor bolongan sambungan?

Iki kanthi manual nyepetake port exhaust.

Tips instalasi?

Pipa lan sambungan sing resik kanggo ngindhari rereget mlebu sirkuit udhara.

Ukuran port 4n310-08?

Inlet, outlet, exhaust: g1 / 4 benang; Diameter diameteripun sisih ngisor: 19 mm.
